육각홈붙이볼트 구멍 및 자리파기 치수 & 나사부 설계 치수
나사부 설계 치수
나사부 설계 치수 |
||
| A | B | C |
| 주철: 1.5d 알루미늄, 동 : 2d 강, 주강 : 1.25d |
A+2~10 (A+2~3나사산 정도) |
B+2 정도, 또는 그 이상 |
육각홈붙이볼트 구멍 및 자리파기 치수
| 육각홈붙이 볼트 구멍 및 자리파기 치수 | ||||
| 호칭지름 | d₁ | D | H | H (카운터보링용) |
| M2 | 2.4 | 4 | 2 | 2.2 |
| M2.6 | 3.0 | 5.5 | 2.5 | 2.8 |
| M3 | 3.5 | 6.5 | 2.8 | 3.3 |
| M4 | 4.5 | 8 | 3.5 | 4.4 |
| M5 | 5.8 | 10 | 4.5 | 5.4 |
| M6 | 6.8 | 11 | 5.6 | 6.5 |
| M8 | 9.0 | 14.5 | 7.5 | 8.5 |
| M10 | 11 | 18 | 9 | 10.5 |
| M12 | 14 | 20 | 11.2 | 13.5 |
| M16 | 18 | 26 | 15 | 17.5 |

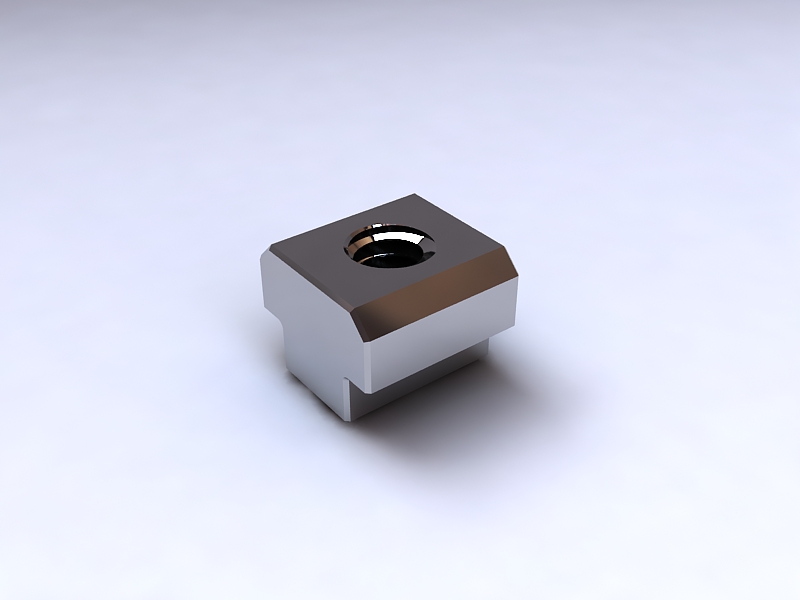

여러가지 볼트 및 너트
