탁상선반(벤치레스, Bench Lathe) 설계도면
- 기술지식/기계설계
- 2022. 1. 13. 19:54
반응형
반응형
벤치레스(Bench Lathe)는 소형 탁상선반을 의미합니다.

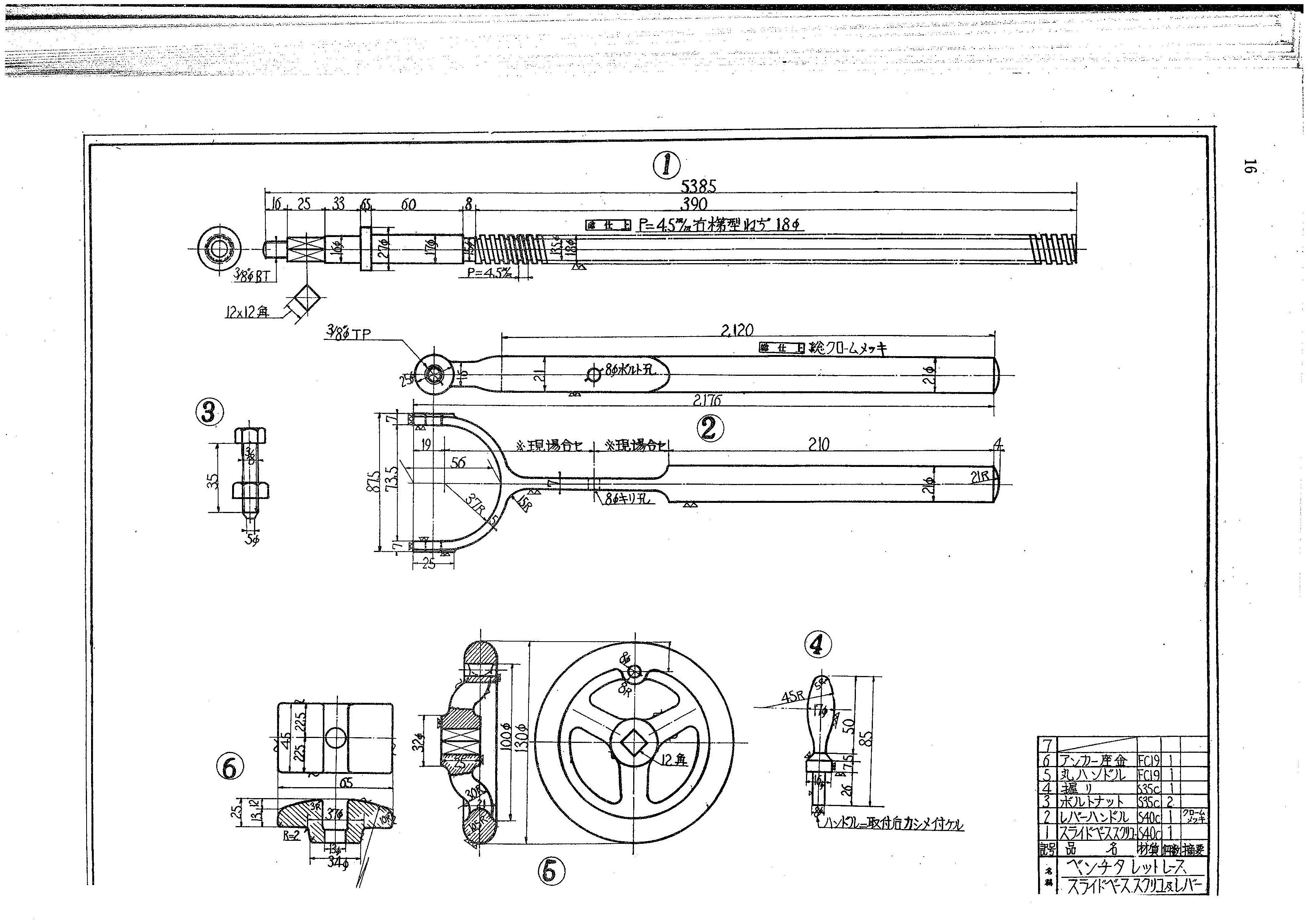

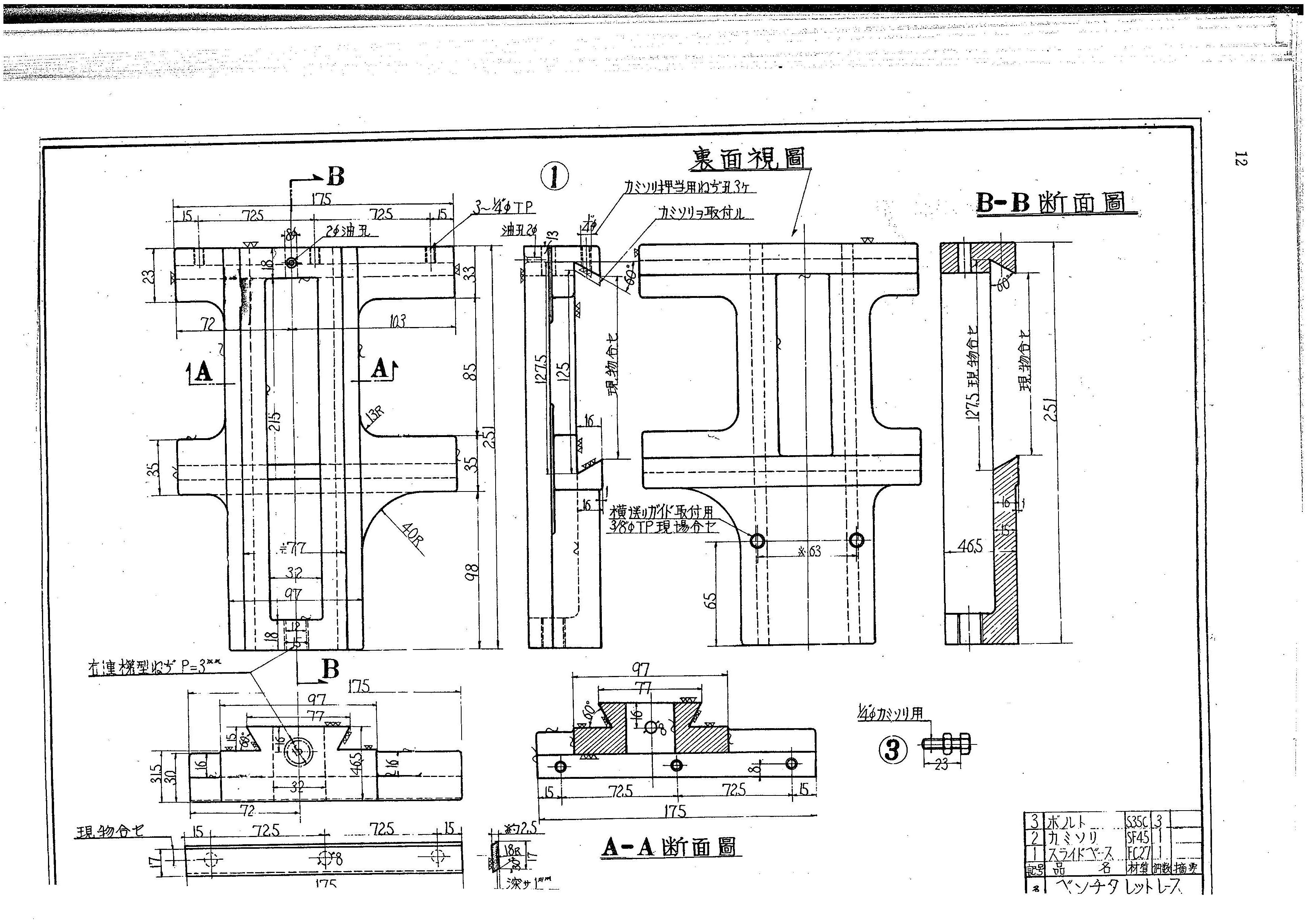

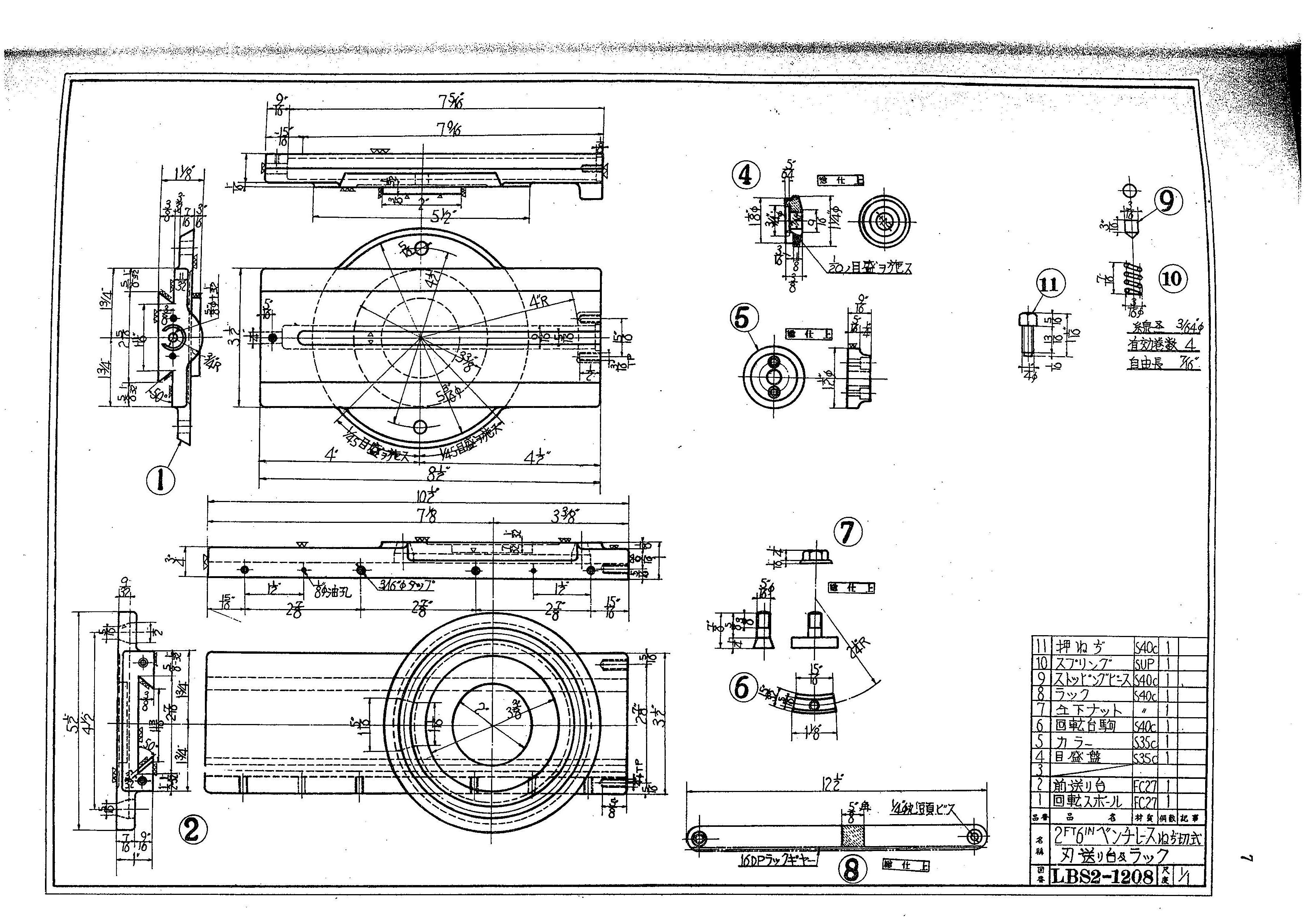

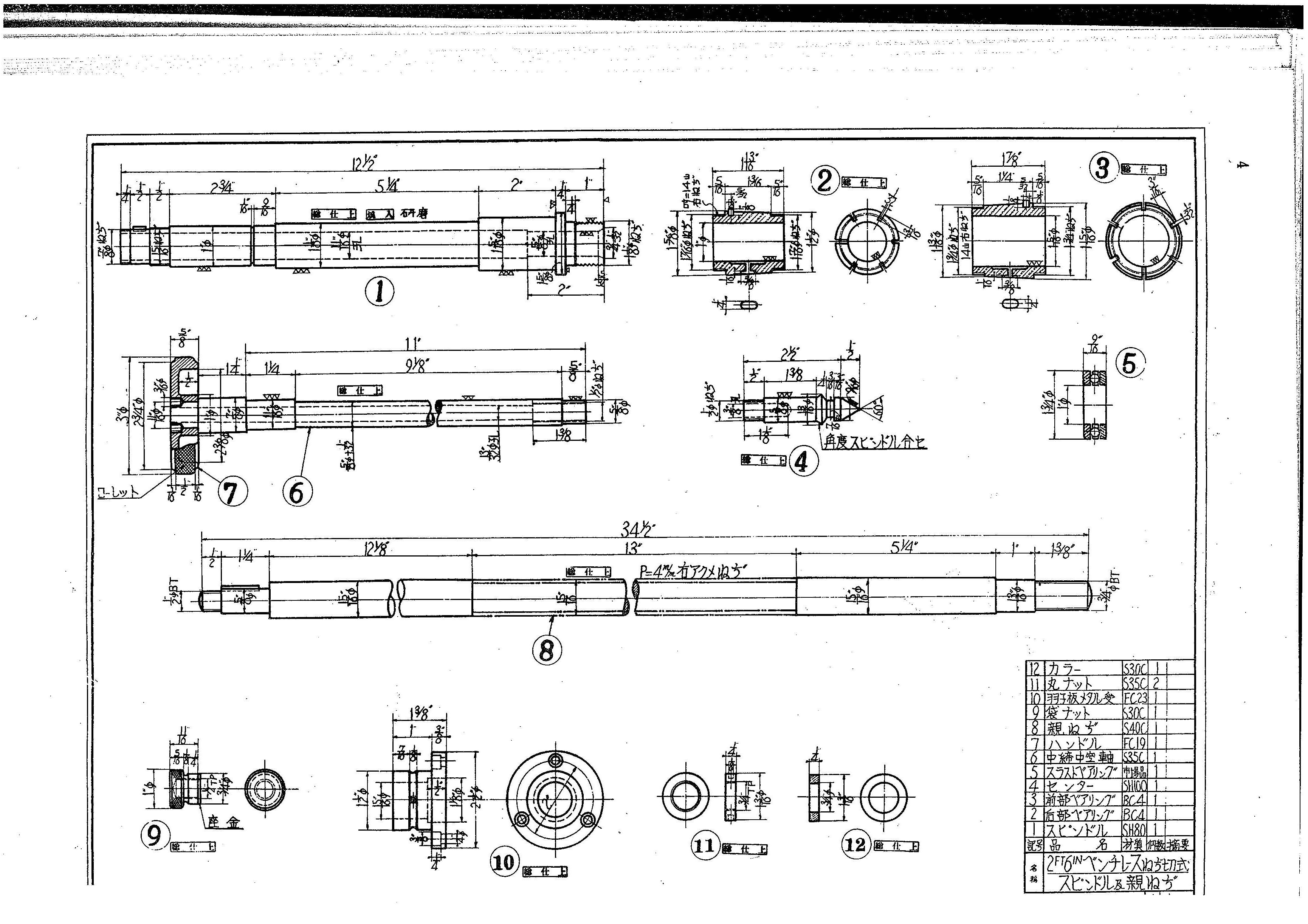

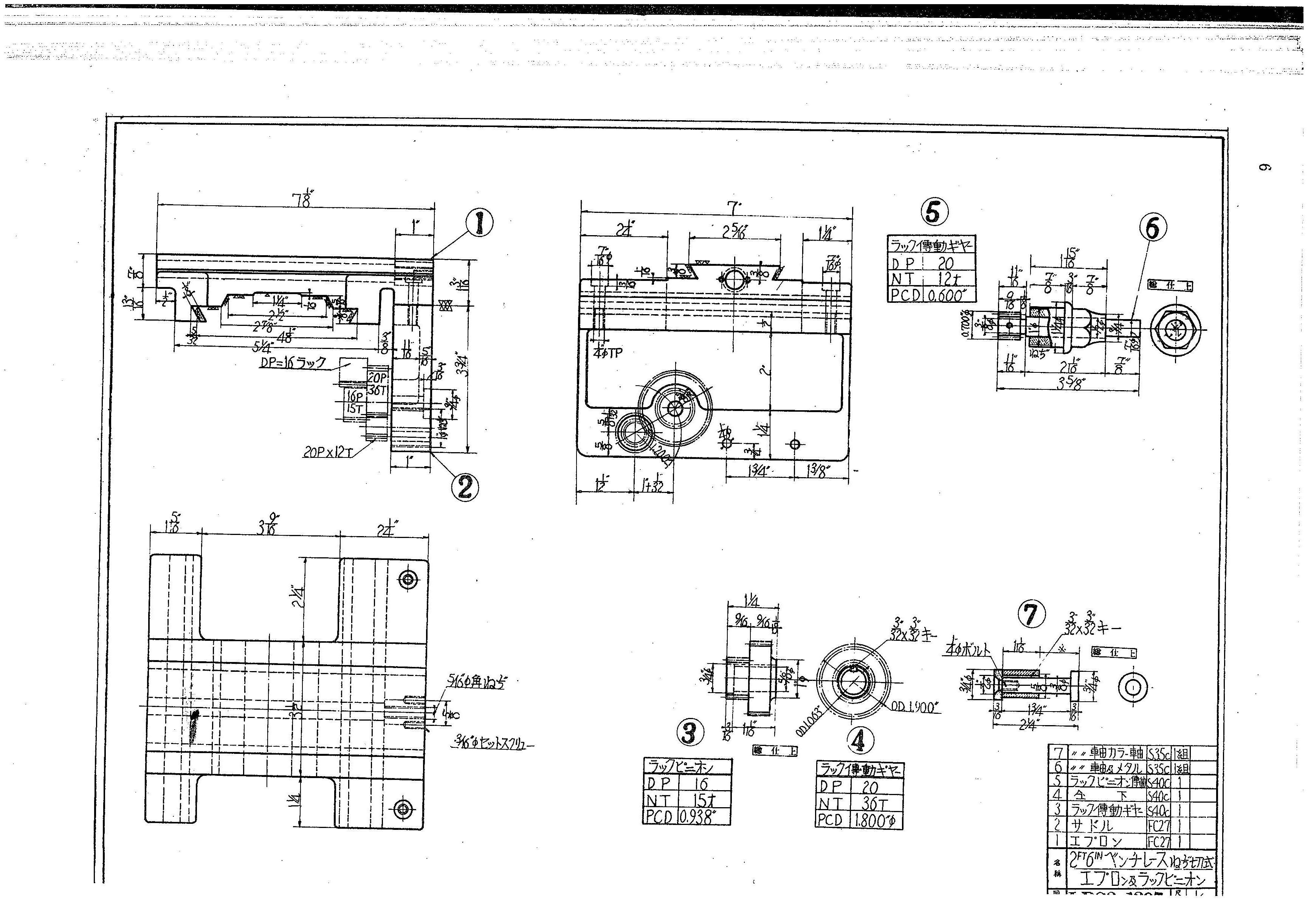

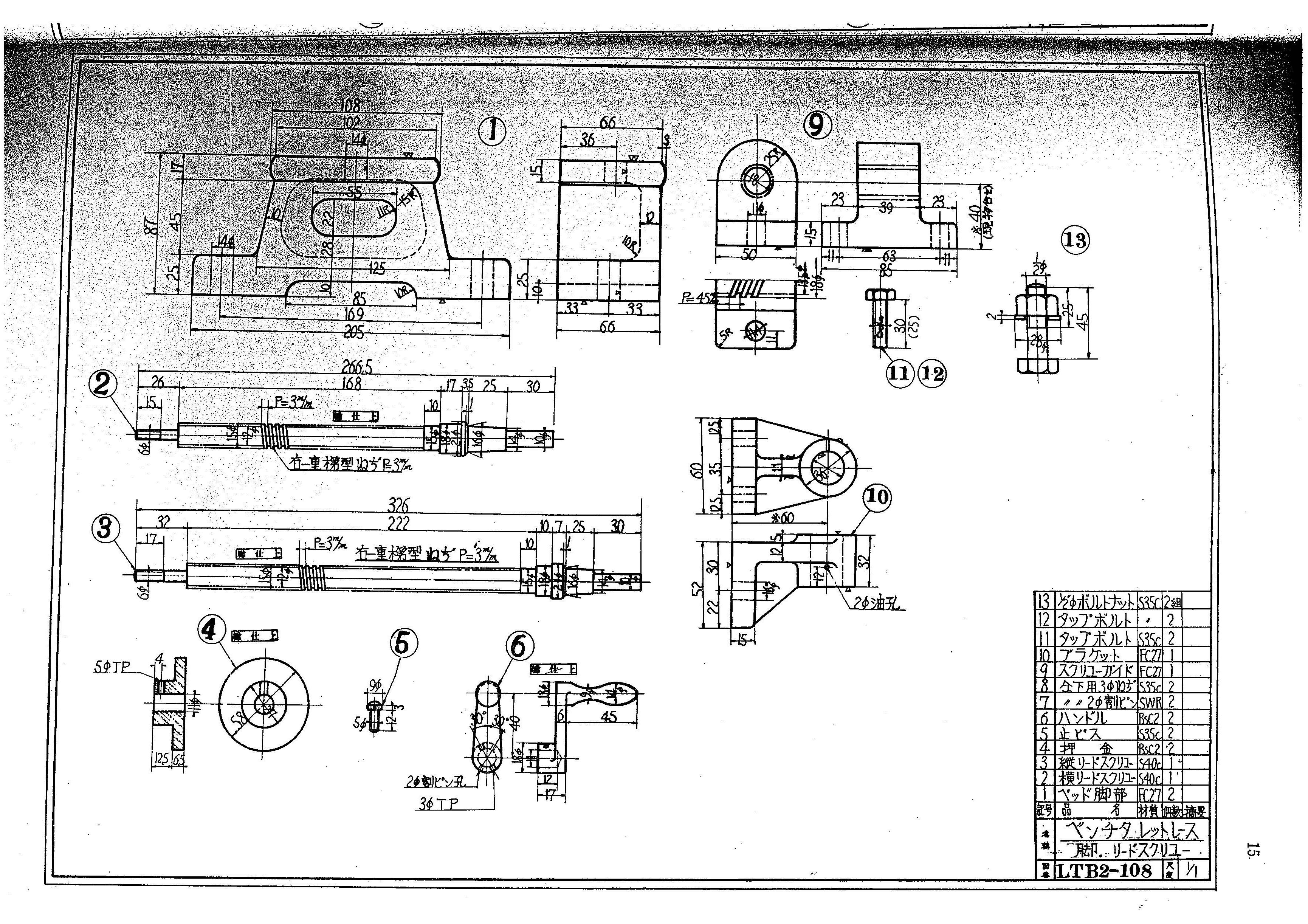

벤치레스 설계도면인데 수작업 도면으로 벤치레스 구조에 대해 참고해보세요~
