도면의 검도법
1. 제품 및 부품 설계에 관한 검도 항목
가) 부품 구조의 상호 조립 관계, 작동, 간섭여부, 기능 검도
나) 정밀도, 적절한 재료 및 열처리 선정으로 수명에 이상이 없고 가공성이 좋은가?
다) 각 부품의 가공과 기능에 알맞은 표면거칠기를 지정했는가?
라) 제품 및 부품에 공차 적용시 올바른 공차 적용을 했는가?
마) 각 재질별 열처리 방법의 선택과 기호 표시가 적절한가?
바) 표면처리(도금, 도장 등)는 적절하고 타 부품들과 조화를 이루는가?
사) 부품의 가공성이 좋고 일반적인 기계 가공에 무리는 없는가?
2. 도면 작성에 관한 검도 항목
가) 도면 양식은 KS 규격에 준했는가? (A4,A3,A2,A1,A0)
나) 조립도는 도면을 보고 이해하기 쉽게 나타내었는가??
다) 정면도, 평면도, 측면도 등 3각법에 의한 투상으로 적절히 배치했는가?
라) 부품이나 제품의 형상에 따라 보조투상도나 특수투상도의 사용은 적절한가?
마) 단면도에서 단면의 표시는 적절하게 나타냈는가?
바) 선의 용도에 따른 종류와 굵기는 적절하게 했는가? (CAD 지정 LAYER 구분)
3. 치수기입 검도 항목
가) 누락된 치수나 중복된 치수, 계산을 해야 하는 치수는 없는가?
나) 기계가공에 따른 기준면 치수 기입을 했는가??
다) 치수보조선, 치수선, 지시선, 문자는 적절하게 도시했는가?
라) 소재 선정이 용이하도록 전체길이, 전체높이, 전체 폭에 관한 치수누락은 없는가?
마) 연관 치수는 해독이 쉽도록 한곳에 모아 쉽게 기입했는가?
4. 공차 기입 검도 항목
가) 상대 부품과의 조립 및 작동 기능에 필요한 공차의 기입을 적절히 했는가?
나) 기능상에 필요한 치수 공차와 끼워맞춤 공차의 적용을 올바르게 했는가??
다) 제품과 각 구성 부품이 결합되는 조건에 따른 끼워맞춤 기호와 다듬질 기호의 선택은 올바른가?
라) 키, 베어링, 스플라인, 오링, 오일실, 스냅링 등 기계요소 부품들의 공차적용은 KS규격을 보고 했는가?
5. 요목표, 표제란, 부품란, 일반 주서 기입 내용 검도 항목

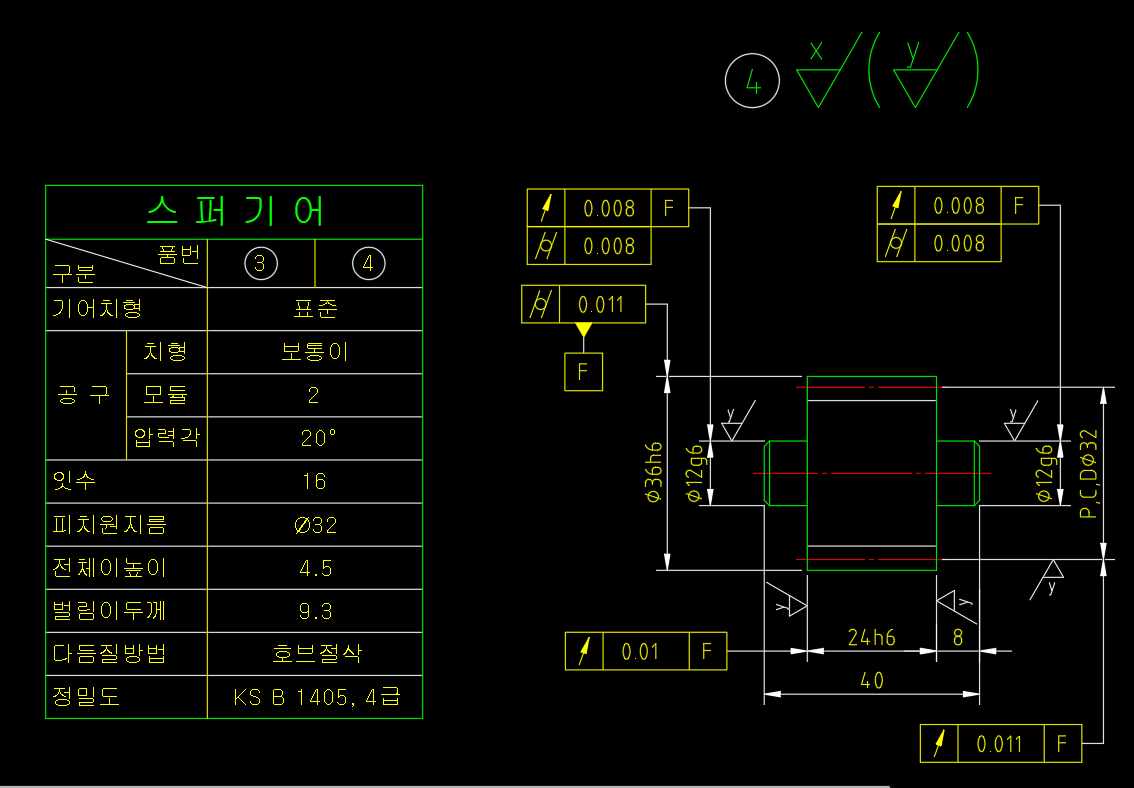

가) 기어나 스프링등 기계요소 부품들의 요목표 및 내용의 누락은 없는가?
나) 표제란과 부품란에 기입하는 내용의 누락은 없는가??
다) 구매부품의 경우 정확한 모델사양과 메이커, 수량 표기 등은 조립도와 비교해 올바른가?
라) 가공이나 조립 및 제작에 필요한 주서 기입 내용이나 지시사항은 적절하고 누락된 것은 없는가?
