스위스 하테버(Hatebur)사, 유압서보 이젝터 기술 출시

스위스 하테버(Hatebur)사, 유압서보 이젝터 기술 출시

• 하테버(Hatebur) 사의(www.hatebur.com) 유압서보 이젝터모듈의 혁신적인 기술인 The SAM technology는 롤러 베어링을 비롯한 자동차 산업 군 제조사들에게 보다 탁월한 생산성 제공과 함께 비용, 에너지 절감 혜택을 제공한다.
• 유압서보 드라이브는 터치 스크린을 통해 동적위치, 하중, 속도를 제어할 수 있다. 정교한 새 기능으로 인해 완전히 새로운 제품생산 가능성을 열게 되었다.
• 슬림 슬러그 공정을 통해  복합 링 (combination rings)의 슬러그 두께를 최소화할 수 있게 되었다. 복합 링 6008 (combination ring 6008) 공정진행시 원재료 25그램 감소 및 그에 따른 에너지, 생산비용도 절감할 수 있다.





스위스 Reinach (2023년 2월20일) - 하테버(Hatebur)사의 혁신적인 엔진은 최고 속도로 실행된다. 열간 및 냉간 성형 기술 분야의 리더인 하테버(Hatebur) 사는 초고속 열간 성형 HOTmatic HM 35기계를 통해 유압서보 이젝터 모듈의 SAM 기술을 선보였다. SAM 기술은 완성품으로 선보이기 까지 시제품 단계에서 여러 번의 엄격한 테스트 후 유압서보 바 스톱 (bar stop) 이후 한 걸음 나아간 새롭고 혁신적인 기술을 선보이게 되었다. 하테버(Hatebur) 사의 SAM 기술은 롤러 베어링 및 자동차 산업군의 제조사들에게 보다 높고 다양한 생산성을 제공할 것이다.

유압서보 이젝터 드라이브 적용시, 이전의 CAM 구소의 기계 부품들은 SAM으로 대체된다. 각 성형 단계에 설치됐던 모듈은 터치 스크린을 통해 개별적으로 제어되고 최적의 상태로 조정될 수 있다. 하테버(Hatebur)사 제품관리 매니저 Carsten Sieber는 "이로 인해 수동 작업이 더 이상 필요치 않으며 retooling 시간이 눈에 띄게 단축됩니다."라고 설명한다. 그는 또한 “SAM 기술은 사용자의 효율성을 향상시킬 뿐 아니라 고객의 필요에 따라 추가 및 조정할 수 있는 혁신적인 추가 기능 덕분에, 이 기술은 완전히 새로운 처리공정 가능성을 열어주는 진정한 게임 체인저입니다.” 라고 덧붙인다.

단조 포머에서 제품 이젝션 공정은 loosening 과 pushing 두 공정으로 이루어진다. 이젝터 모듈은 압력 및 위치 측정 시스템이 통합되어 있어 움직임과 하중을 정확하게 결정할 수 있다. 정교한 실린더 설계로 인해 에너지 사용은 최소화되었으며 wear-free braking 기능으로 인해 공정과정의 안정성을 향상시킨다.





새로운 생산공정 및 금형 설계 가능성

SAM으로 인한 새로운 기능 중 하나는 디스케일링 (descaling) 과 인-다이 포밍 (in-die forming)을 한 공정에서 가능하게 한다. 이 두가지 기능의 조합으로 두 가지 공정 단계, 즉  업세팅 공정 중 다이 앞 디스케일링의 첫번째 공정과 블랭크가 다이 안에 삽입되어 성형할 수 있게 되는 두번째 공정, 이 두가지 단계 공정이 한 번의 작업으로 처리된다.  따라서, 사용자는 보다 길게 연장된 공구 수명 혜택을 누릴 수 있으며 두가지 단계의 공정을 한번의 공정으로 처리함으로써 더 복잡한 부품을 생산할 수 있게 되었다.

원자재 및 에너지 소모 최소화

하테버(Hatebur)사 개발팀이 사용 중인 슬림 슬러그 공정 또한 강조할 만한 부분이다. 이젝터와 펀치 사이 중간 위치에서 슬러그 두께가 성형되며 이로 인해 슬러그 두께가 감소하게 된다. 슬림 슬러그 공정 구성에 따라 원래 두께를 거의 절반으로 줄일 수도 있다. Carsten Sieber는 “절감효과에 가장 이상적인 조건을 갖춘 복합 링 6008 (combination ring 6008) 블랭크를 사용하면 중량의 8%에 해당하는 25그램의 원료를 절약할 수 있습니다. 이를 통해 연간 1,000만 개의 부품에 해당하는 250톤의 놀라운 절감 효과를 얻을 수 있습니다.”라고 설명한다. 원자재는 단조 부품 제조에서 있어 가장 큰 원가를 차지 함으로 이러한 원자재 절약 가능성은 사용자에게 매우 중요한 사항이다. 또한 원자재 절약으로 이산화탄소 배출량 감소 및 에너지 소비 감소 효과도 볼 수 있다.

또 다른 새로운 결합 가능성은 링 피어싱과 분리 공정 (piercing and separating of the rings) 이다. SAM기술로 링 피어싱과 분리 공정은 더욱 안정되며 그로 인한 공정 신뢰도도 향상된다. 통합된 위치 측정 시스템으로 인해 SAM 모듈의 움직임을 효율적으로 제어할 수 있으며 부품의 정확한 피어싱이 가능하게 된다. 내륜 (inner ring)은 공 타발 (empty stroke)공정 없이 천천히 이젝팅 될 수도 있다. 또한 내/외륜 (inner-/outer-ring)은 개별 공정에서 이젝팅 될 수 있다.

SAM 기술은 Hatebur HOTmatic HM35설비에 우선 적용되어 시장에 출시했다. 향후 하테버(Hatebur) 사의 전문가들은 이 혁신적인 기술을 다른 기계에도 선보일 계획이다.

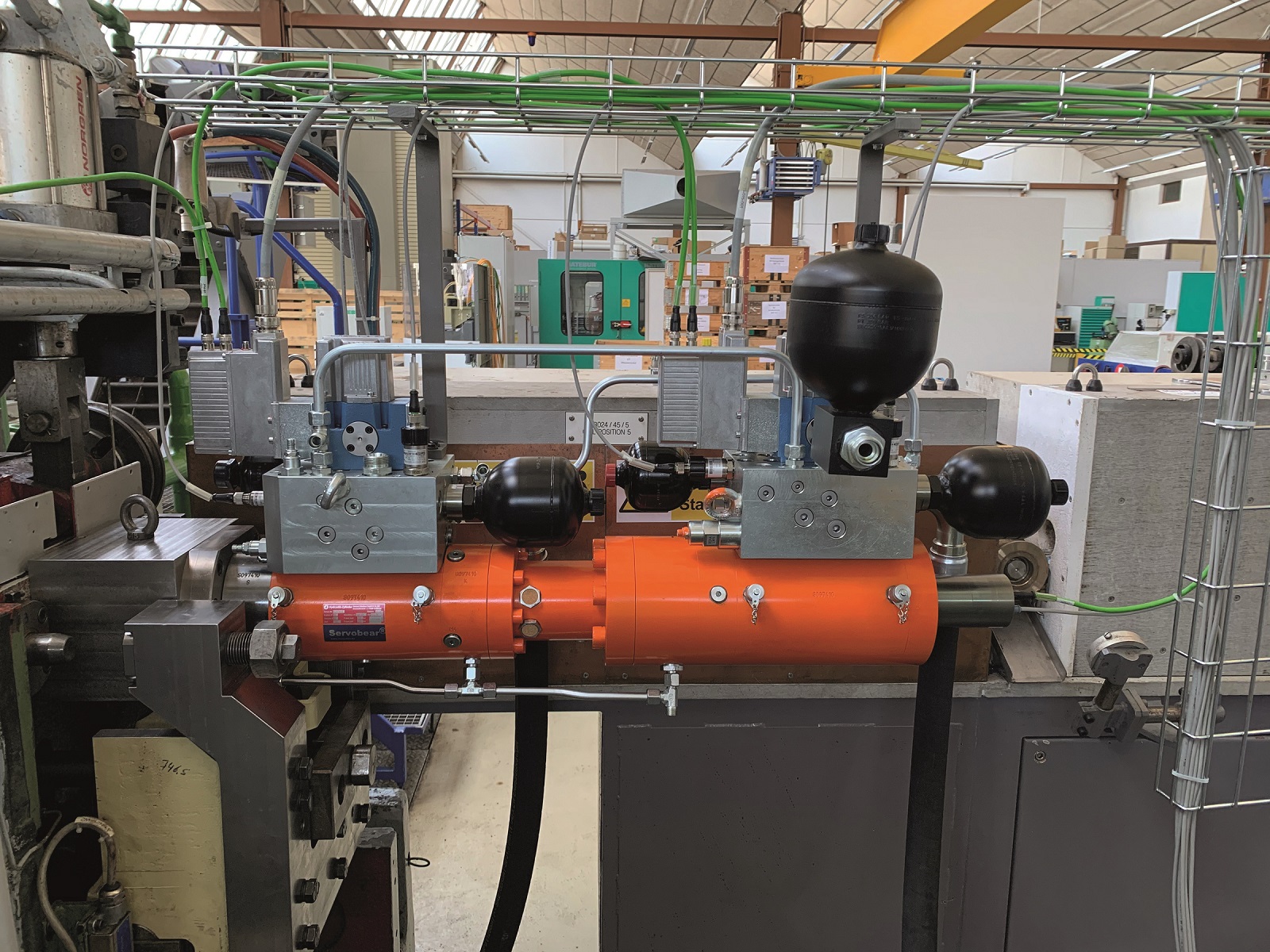

스위스 Reinach에 위치한 하테버( Hatebur) 본사 데모센터에서는 SAM 기술의 엄밀한 검증과정을 매우 성공적으로 진행했다. (출처: 하테버 사)



슬림 슬러그 공정을 통해 슬러그의 두께는 감소되며 복합 링 6008 (comibination ring 6008) 블랭크를 사용, 생산 시 원자재 25그램 감소효과를 얻을 수 있다. (출처: 하테버 사)

하테버(Hatebur) 사 소개

하테버(Hatebur)사는 혁신적인 기술을 보유한 열간 및 냉간 포머 제조사로서, 탁월한 고객 서비스 및 최고의 품질 공정 엔지니어링 제공하는 글로벌 리더 회사이다. Carlo Salvi사 인수합병으로, 전 세계 하테버 고객사에게 보다 광범위하며 혁신적인 솔루션 혜택을 제공할 수 있게 되었다. 1930년에 설립된 하테버 사는 자회사 및 파트너사와의 글로벌 네트워크를 통해 고품질 제품과 서비스를 고객사에게 제공하고 있다. 심도 깊은 상담 및 설계 과정을 거친 후 하테버 사는 고객의 필요와 요구 사항을 완벽하게 충족할 수 있는 양산용 설비와 그에 적합한 금형 솔루션을 제공한다. 자동차, 베어링, 항공 또는 화스너 산업 군의 고객사에게, 하테버 사는 최대 성능과 효율성의 솔루션을 제공한다. 하테버 (Hatebur)사는 “Our performance. Your advantage.”라는 회사의 슬로건에 충실하기 위해 최선을 다하고 있다.
