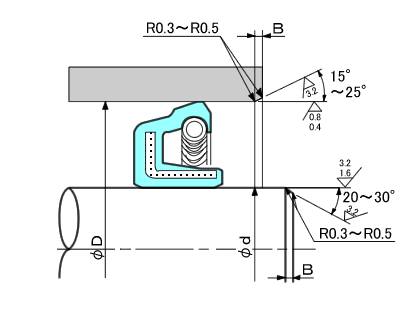

외주(外周)씰型 오일씰의 축과 하우징(내면), 하우징구멍의 형상과 치수
| 외주(外周)씰型 오일씰의 축과 하우징(내면), 하우징구멍의 형상과 치수 (단위 mm) |
||||
| / |
축 |
HOUSING 内面 |
오일씰의 호칭폭(b) |
B |
| 재질 |
기계구조용탄소강 |
6이하 |
1.0 |
|
| 표면경도 |
HRC30 이상 |
6을초과 10이하 |
1.5 |
|
| 표면조도 |
(3.2～1.6)μmRa, (12.5～6.3)μmRy |
(0.8～0.4)μmRa, (3.2～1.6)μmRy |
10을초과 14이하 |
2.0 |
| 가공방법 |
기계가공 |
이송을 걸치지않는 그라인더 다듬질 |
14를초과 18이하 |
2.5 |
| 치수공차 (호칭외경400mm이하) |
JIS h8 |
JIS H9 |
18을초과 30이하 |
3.0 |
| 치수공차 (호칭외경400mm를 초과) |
JIS h7 |
- |
- |
|
NOTE)
하우징의 구조상, 절단하지 않으면 장착할 수 없는 오일 씰은, 1개소를 절단하고 있기 때문에, 끼워맞춤力이 거의 없고 약간의 누설은 생깁니다. 하우징구멍은, 오일 씰을 정위치에 설치하여 빠져 나가지 않도록 하기 위해서, 양측에서 누르는(클램프) 구조로 하지 않으면 안됩니다.
