키플레이트(key plate)의 설계 치수 및 적용 예
키플레이트(key plate)는 축에 홈을 파서 키를 때려박는 평행키와 다른 것으로 주로 핀이나 축 같은 요소를 조립 후 바져나가거나 이탈하지 않도록 축의 끝 부분에 홈 가공을 하여 플레이트를 그 홈에 끼우고 볼트로 고정하는 부품이다.
힌지핀(hinge pin)같은 기계요소가 회전하는 것을 방지하는 목적으로 설치하거나 또는 힌지핀이 이탈되어 빠져버리지 못하도록 보통 아래 3D이미지와 같이 축의 한쪽 부분에만 홈 가공을 하여 키플레이트 설치한다. 일본어로는 힌지핀 키, 멈춤용 키 또는 고정용 키라고 불리기도 한다.
키플레이트를 축의 양쪽에 설치시
키플레이트를 축의 한쪽에 설치시
1. 재료는 일반구조용 압연강재 또는 열간 압연 박강판을 사용한다.
2. 볼트 취부 치수 H에 대하여 볼트의 허용하중 이상의 과도한 스러스트 및 레이디얼 하중이 걸리지 않는 곳에 사용한다.

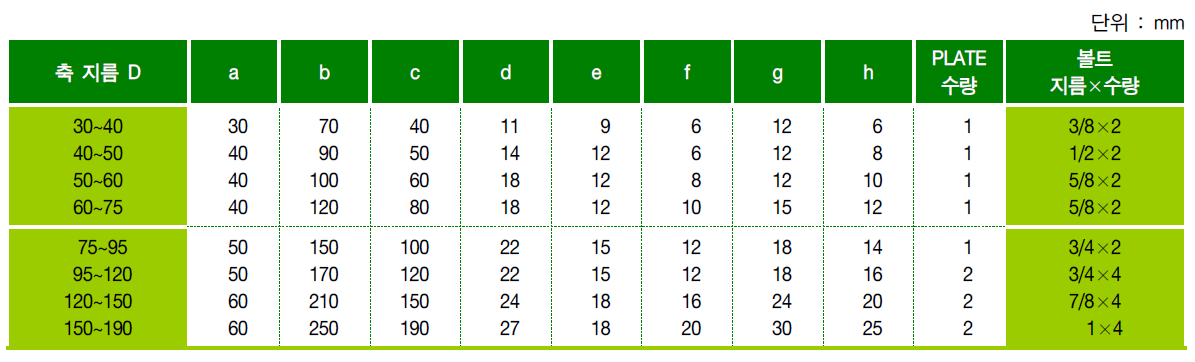

<자료 출처>
