베어링 설치 구석홈 가공 추천 설계치수

베어링 설치 축 및 하우징의 설계치수

축·하우징의 정밀도와 거칠기

축이나 하우징의 정도불량이 있는 경우 베어링도 그 영향을 받아, 필요한 성능을 발휘할 수가 없다. 예 를들면 설치부의 턱에 정도불량이 있으면, 베어링의 내륜·외륜간에 경사를 일으키고, 베어링하중 외에 모 서리에 집중하중(edge load)이 가해지며, 베어링의 피로수명을 저하시킬 뿐만아니라 리테이너의 파손, 타 붙음 등의 손상을 일으키는 원인이 될 수도 있다. 또 하우징은 외부하중에 의한 변형이 적고, 베어링 을 충분히 지지할 수 있도록 강성이 있는것이 필요하 다. 강성이 높을수록 베어링의 음향이나, 하중배분등 에 유리하다. 일반적인 사용조건으로는, 끼워맞춤면의 가공은 선 삭가공 또는 정밀 보오링가공 등으로도 좋지만, 회전 의 진동이나 음향에 대한 요구가 엄격한 적용부위나 하중조건이 가혹한 경우에는 연삭가공이 필요하다. 일체형하우징에 베어링을 2개이상 배열시킨 경우 하우징의 끼워맞춤면은 관통구멍으로 가공할 수 있도 록 설계한다. 분리형하우징에서는, 두께가 얇은 외륜 을 변형시킬 수 있으므로, 가공상 주의가 필요하다.

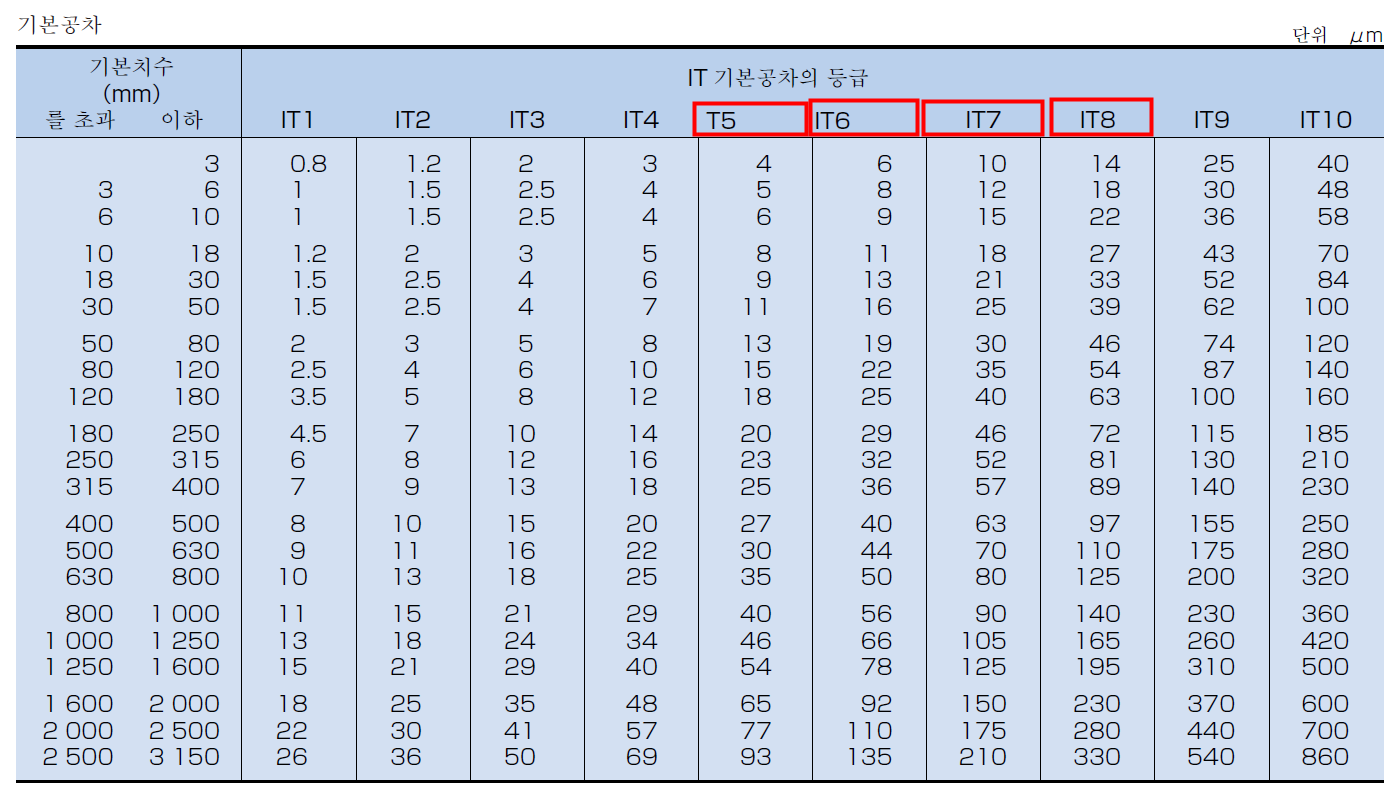

축및 하우징의 정밀도와 조도

베어링의 설치 관계치수

베어링을 축 또는 하우징에 설치해서 축방향에 위 치를 결정할 경우 베어링측면이 접하는 축의 턱 또는 하우징의 내경턱은 축 중심에 대해서 직각으로 끝마무 리 되어야만 한다. 또 테이퍼 로울러 베어링 정면측의 하우징 내경은 케이지와의 접촉을 피하기 위해 베어링 외경면과 평행 하게 가공한다. 또 축 또는 하우징의 모서리 반경은 베어링의 모떼 기부분과 간섭되지 않도록 주의할 필요가 있다. 따라 서 구석의 모서리 반경 ra은 베어링의 모떼기치수 r 또는 r1의 최소치를 초과하지 않는 값으로 한다.



레이디얼 베어링의 모떼기치수와 축·하 우징의 모서리반경과 턱의 높이

레이디얼베어링에 대한 축의 어깨 및 하우징의 어 깨의 높이는, 궤도륜의 측면에 충분히 접촉시키고, 또 한 해체공구 등이 접촉될 수 있는 높이로 한다. 베어링의 설치관계치수는 이 턱의 높이를 고려한 직경으로 베어링치수표에 기재하 였다. 특히 액셜하중을 부하하는 테이퍼로울러 베어링 이나 원통로울러 베어링에서는 턱부위를 충분히 지지 하는 턱의 치수와 강도가 필요하다.
