로타리 조인트 (ROTARY JOINT)

반응형
반응형
  • 사용조건
  • - 사용유체 : Water, Air, Gas
    - 최고사용온도 : 100℃
    - 최고사용압력 : 10㎏f/㎠G
    - 최고회전수 : 6A~25A : 1500rpm, 32A~40A : 1000rpm, 50A : 500rpm

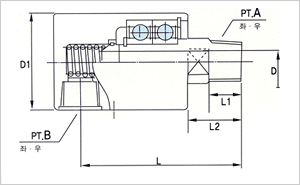

    규격 A B C D1 L1 L2 L
    (A) (B)
    8 1/4 1/4 1/4 6 40 12 22 66
    10 3/8 3/8 3/8 9 46 18 30 90
    15 1/2 1/2 1/2 12 54 18 30 90
    20 3/4 3/4 3/4 16 60 19 31 96
    25 1 1 1 20 70 20 33 105
    32 30 90 25 40 130
    40 35 95 25 40 130
    50 2 2 2 48 124 30 55 164
  • 사용조건
  • - 사용유체 : Water, Air, Gas
    - 최고사용온도 : 100℃
    - 최고사용압력 : 10㎏f/㎠G
    - 최고회전수 : 6A~25A : 1500rpm, 32A~40A : 1000rpm, 50A : 500rpm

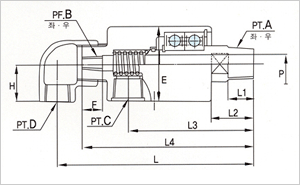

    규격 A B C D E F P H L1 L2 L3 L4 L
    (A) (B)
    15 1/2 1/2 1/8 1/2 3/8 54 15 12 28 21 33 94 127 143
    20 3/4 3/4 (1/8)
    1/4
    1/2 3/8 60 15 16 31 22 34 100 135 152
    25 1 1 (1/4)
    3/8
    3/4 1/2 70 15 20 38 23 36 108 149 168
    32 1/2 1 3/4 90 20 30 43 28 43 127 173 196
    40 (1/2)
    3/4
    1 3/4 95 21 35 43 28 43 127 173 196
    50 2 2 (3/4)
    1
    124 25 48 62 30 55 160 230 264
    65 11/4 2 148 30 56 62 37 75 195 267 301

  • 특징 및 용도
  • - 카본 Bearing을 사용하므로 무급유 상태로 사용할 수 있습니다.
    - 고온 · 고압에서 사용가능하며 내마모성이 우수합니다.
    - 구조가 비교적 간단하여 보수가 편리합니다.
    - 비교적 고속회전에서도 사용이 가능합니다.

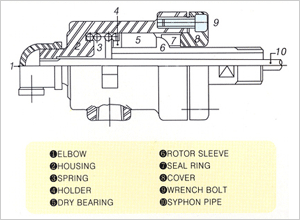

    - Rotary Joint는 구조상으로 단식, 복식으로 대별합니다.

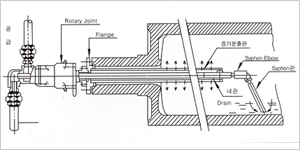

  • 복식(내관고정식)
  • 회전하는 Roller나 Drum등의 내부에 <Steam><냉각수> 또는 <Oil>을 공급하고 같은 방향으로 배출시키는 경우세 사용됩니다. 주로 Steam用으로 사용되는 예로서 Drain은 내관을 통하여 배출됩니다.
  • 사용조건(RS)
  • 최고압력 15㎏f/㎠G 최고온도 300℃
    최고회전수 10A~25A·300rpm 32A~80A·150rpm
    사용유체 STEAM, 열수, 냉각수, OIL, 공기, 外
