2022년 국가기술자격 실기시험용 KS 기계제도 규격
큐넷에 공지된 2022년 국가기술자격 시험 중에 KS 기계제도 규격 파일을 참고해야 하는 기능사, 산업기사, 기사 시험에 사용하는 KS기계제도 규격파일입니다.
간혹 실무에서도 이 파일을 쓰는 분들이 왜 이 규격에 없는 부분들이 실무 설계에 많이 나오냐고 물어본다능....ㅎㅎ
당연히 기능사 등의 자격 시험은 종이에 프린트된 1:1 조립도면의 사이즈가 한정이 되어 있어 평행키, 오일실, 베어링 등의 규격이 작을 수 밖에 없는 것입니다. 그 보다 훨씬 큰 지름을 가진 베어링 등을 사용하는 축이나 구멍이 실무에서는 많기 대문이지요.
그래서 실무를 위한 기계설계 KS규격집을 한권씩 소장하고 계시는 것을 추천드립니다.
큐넷 공지사항 : http://www.q-net.or.kr/man004.do?id=man00402&gSite=Q&gId=
국가기술자격 시험 중에 KS 기계제도 규격 PDF 파일은 말 그대로 자격증 시험을 응시할 때 공개해 놓고 누구든 보라고 하는 파일이지요.
그러다보니 쓸데없이 규격을 많이 넣어 두껍게 할 필요도 없겠지요? 그리고 공개 KS규격에 나오지 않는 규격의 실기시험은 나오질 않겠지요. 만에 하나 공개 규격에 없는 실기문제가 나온다면 시험 응시자들의 엄청난 민원제기와 불만에 감당할 수가 없을 지경이 될테니까요^^
이번 2022년도에 공개된 KS규격에는 61. 구름베어링용 로크너트 와셔가 추가되었다는 것 이외에는 기존과 동일한 것 같습니다.
조립도면에서 베어링 고정용으로 사용하는 로코너트나 와셔의 규격인데요. 실제 도면을 작도시에는 M, f1 치수를 보고 축에 키홈과 유사한 홈을 가공하여 와셔의 혀가 들어갈 수 있도록 하는 치수가 필요한데요.
그런 규격은 따로 없으니 f1 치수에서 +측으로 공차를 주면 될 것 같습니다.
예를들어 f1이 3이면 홈의 치수는 3 +0.2/+0.1 아니면 3.2 이런 식으로요. 축에 파지는 홈 싶이 치수도 마찬가지구요.
아래 규격의 M치수를 확인하여 적용하면 될 것 같습니다. 그런데 이런 구름 베어링용 로크너트 및 와셔는 일반 피치가 아닌 가는나사 피치로 제작하는 경우가 대부분이거든요. 호칭 나사부 치수도 나와줘야 맞을 것 같고...나사부의 외경ㅇ도 마이너스 측으로 가공이 되게 설계에 적용하는게 좋겠지요.
예를들어 M15라면 M15×P1 이런 식으로 도면에 가는나사 피치를 적용시켜주고 나사부의 외경을 통해 베어링을 끼우는 경우가 많으므로 도면에 따라 이 나사부의 외경 지름을 파이 15 -0.1/-0.2 또는 -0.1/-0.05 이런 식으로 공차를 주는 것이지요~참고하세요~

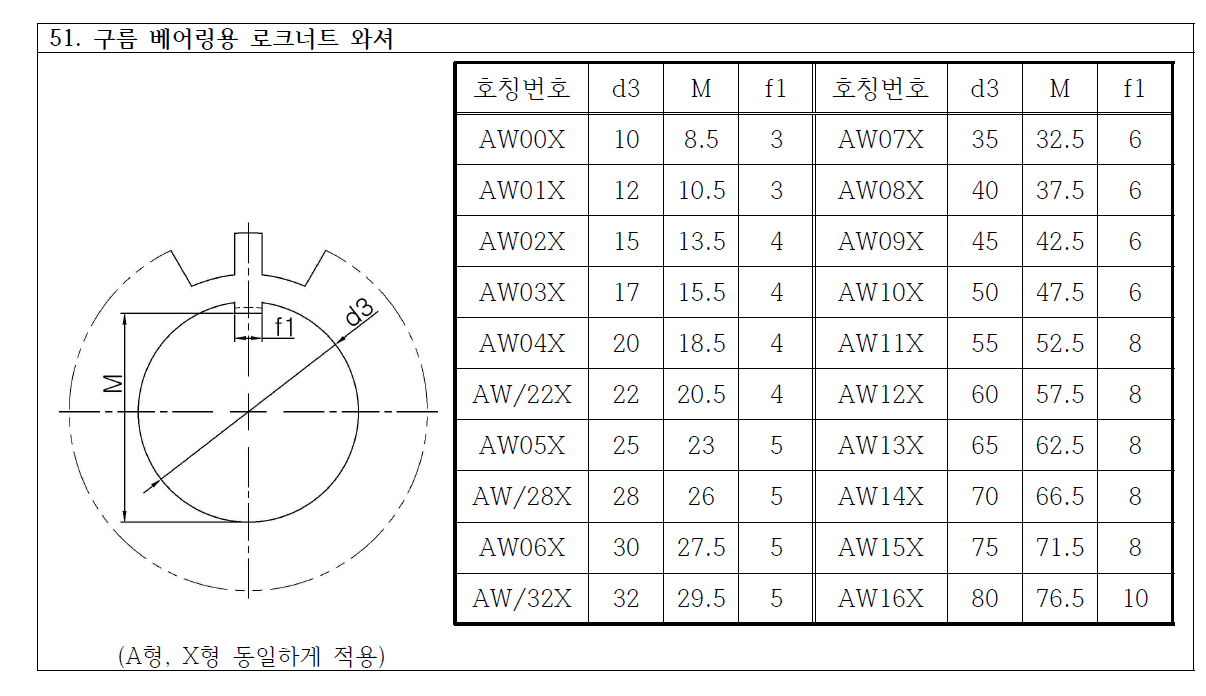

51. 구름베어링용 로크너트 와셔
첨부 파일 다운로드 받아 확인해보시고 올해도 자격증 시험 열심히 준비하시어 꼭 합격하시길 기원합니다.
그리고 KS규격에 현재 폐지된 사항들이 기계금속재료 분야에 제법 있는데요. 관련하여 대체되는 규격이 공지된 것도 아니고 해서 그런지 아래와 같이 도면 작성에 필요한 규격들은 폐지되었어도 실무에서도 적용하므로 시험에 참고할 수 있도록 수록하고 있다고 되어 있네요.
(1) 다음 항목은 KS 규격이 폐지되었거나 혹은 변경되었으나 기계설계 실무에서 유용하게
적용하는 데이터이므로 국가기술자격 실기시험에서 이 규격을 적용함
- 1. 표면거칠기
- 20. 생크
- 27. 테이퍼 롤러 베어링
- 31. 베어링 구석 홈 부 둥글기
- 32. 베어링의 끼워 맞춤

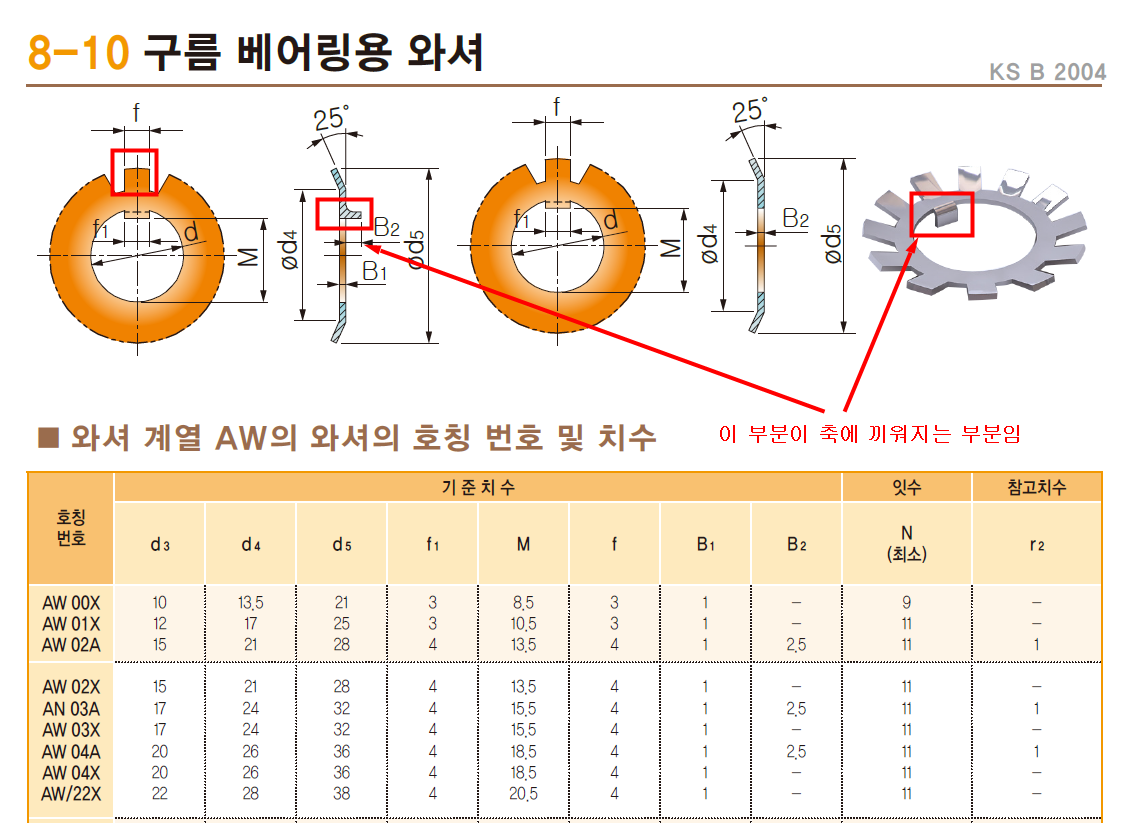

아래는 메카피아 실무 규격 데이터북에서 발췌
나사부의 외경 치수는 M15....등으로 정해져 있는데 가는 나사일테구. M15×1 또는 M15×P1
여기서 나사부 외경말고 구름베어링용 와셔의 혀가 있는 기계요소를 사용하거나 도면에 적용되어 있는 경우 참고하기 바란다. 요즘은 혀가 없이 가는나사 피치로 제작된 정밀 로크너트만으로 체결하는 경우가 많은데 가격이 비싼 편이다.
구름 베어링용 로크너트는 아래의 규격에 나온 것과 같이 나사의 호칭을 보면 가는나사 피치로 제작되는 것을 알 수 있다. 따라서 조립도에 이런 기계요소가 나온 경우 나사부 호칭은 단순히 M12가 아니라 M12*1 이라고 지시하는 것이 올바른 것이다. 왜냐하면 가는나사용 피치와 일반 보통 나사피치는 다르기 때문이다. 나중에 체결상의 문젝 발생할 수도 있다는 이야기이다.
<참고 도서>
