치공구설계 문제 및 해설-3

문) 다음 지그 중 개방형 지그(Open Jig)는 어느 것인가?

가. 테이블 지그

나. 리프 지그

다. 채널 지그

라. 박스 지그

아래와 같은 지그가 오픈 지그이다.



문) 다음 중 한번의 장착만으로 다른 여러 면의 구멍을 가공할 수 있는 지그는 ?

가. 리프지그(Leaf Jig)

나. 텀블지그(Tumble Jig)

다. 형판지그(Template Jig)

라. 개방지그(Open Jig)



해설 : 박스지그와 리프지그의 주된 차이점은 지그의 크기와 부품의 위치결정이다.

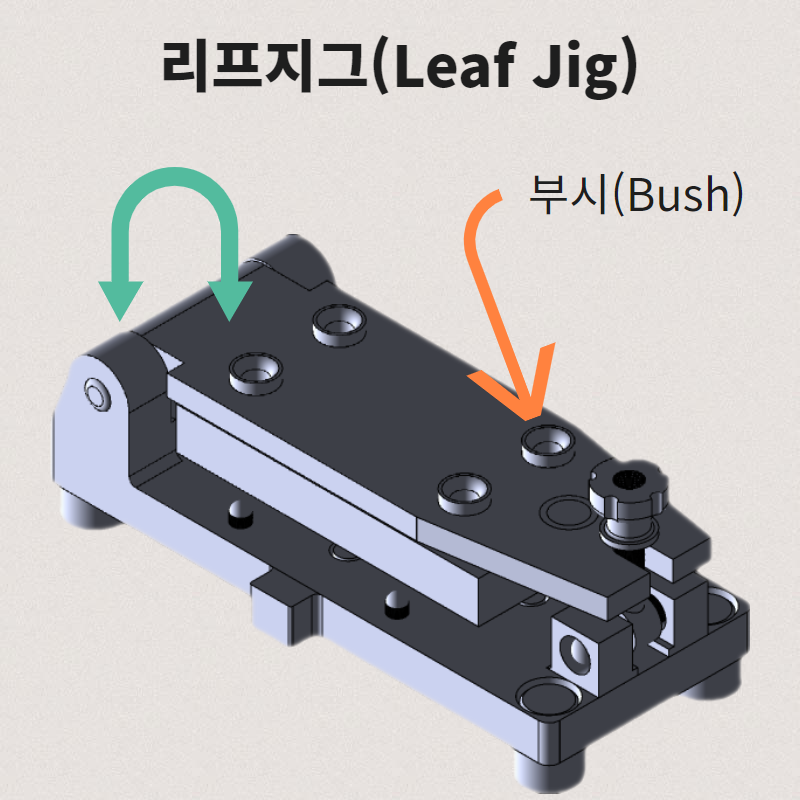

문) 다음 리프 지그(Leaf jig)에 대한 설명 중 잘못된 것은?

가. 불규칙한 형사의 공작물 가공에 적합하다.

나. 칩(Chip) 배출이 용이하다.

다. 공작물을 끼우고 빼는데 시간 소비가 적다

라. 부싱(Bushing)이 리프 내에 있다면 힌지(Hinge)의 마모가 정밀 드릴 작업에 영향을 크게 미친다.



해설 : 리프지는 박스지그의 일종으로 칩 배출이 어렵다.



문) 드릴 지그의 종류 중 텀블 지그는 어느 경우에 사용하나?

가. 복잡한 원통 가공물에 사용한다.

나. 직각으로 되어 있는 두 개의 구멍을 하나의 지그로서 가공시

다. 바이스 지그의 일종으로 목적도 같다.

라. 대형 공작물의 다수 구멍 가공에 사용한다.



문) 오픈지그(Open Jig)를 설명한 것으로 틀리는 것은?

가. 한번 장착으로 여러 면을 가공할 수 있다.

나. 나사, 캠, 쐐기 등으로 공작물을 clamping한다.

다. chip 제거가 용이하다.

라. 표준화된 제품을 대향으로 생산하는데 편리하다.



해설 : 오픈지그는 플레이트지그의 일종으로 테이블 지그라고도 한다. 공작물을 한번 장착한 후에 여러 면을 가공할 수 있는 지그는 벅스지그에 속한다.



문) 바이스 타입 고정구의 장점과 거리가 먼 것은?

가. 신속한, 장탈, 장착

나. 대형 공작물에 적합

다. 클램핑이 확실하다.

라. 작동이 간편



해설 : 바이스 형태는 소형에 적합하다.



문) 장착(로딩) 및 장탈(언로딩)이 용이하고, 사용자의 용도에 따라 약간의 변형만으로 사용할 수 있는 기성화 되어 있는 지그는?

가. 트라이언 지그

나. 플레이트 지그

다. 펌프 지그

라. 템플레이트 지그



문) 다음 중 칩 배출이 가장 어려운 지그는?

가. 템플레이트 지그

나. 리프 지그

다. 테이블 지그

라. 텀블 지그



해설 : 텀블지그 또는 박스지그라고 한다.



문) 원주 방향으로 여러개의 구멍을 가공하는 경우 가장 적합한 지그는?

가. 플레이트 지그

나. 분할 지그

다. 테이블 지그

라. 박스 지그

해설 : 인덱스(index) 지그라고도 한다.
