일반기계기사, 건설기계설비기사 필기 시험 유압 용어

일반기계기사, 건설기계설비기사 등의 필기 시험에 자주 나온다는 유압 용어 일부 정리한 리스트입니다. 원래 KS규격에서 제정되어 있던 유압용어[KS B 0119(폐지)]가 오래 전에 폐지되고 현재 유압 및 공기압 용어(KS B 0120), 유압공기압 도면 기호[KS B 0054]가 아직 남아 있네요.

가변 베인 펌프

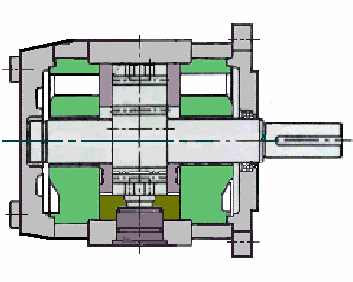

내접형 기어펌프

번호	용 어	의미
1	캐비테이션(cavitation) 공동현상	유동하고 있는 액체의 압력이 국부적으로 저하되어, 포화 증기압 또는 공기 분리압에 달하여 증기를 발생시키거나 또는 용해 공기 등이 분리되어 기포가 발생하는 현상, 이것들이 흐르면서 터지게 되면 국부적으로 초고압이 생겨 소음 등을 발생시키는 경우가 많다.
2	점핑(jumping)	유량 제어 밸브에서 유체가 흐르기 시작할 때 등, 유량이 과도적으로 설정값을 넘어서는 현상
3	채터링(chattering)	감압 밸브, 체크 밸브, 릴리프 밸브 등에서 밸브시트를 두들겨서 비교적 높은 음을 발생시키는 일종의 자력진동 현상
4	디더(dither)	스풀 밸브 등으로 마찰 및 고착 현상 등의 영향을 감소시켜서, 그 특성을 개선시키기 위하여 가하는 비교적 높은 주파수의 진동
5	오버랩(over lap)	미끄름 밸브 등으로 밸브가 중립점으로부터 약간 변위하여 처음으로 포트가 열려 유체가 흐르도록 되어 있는 겹친 상태
6	인터플로(inter flow)	밸브의 변한 도중에서 과도적으로 생기는 밸브 포트 사이의 흐름
7	배압(back pressure)	유압회로의 귀로 쪽 또는 압력 작동면의 배후에 작용하는 압력
8	서지 압력(surge pressure)	과도적으로 상승한 압력의 최대값
9	크래킹 압력(cracking pressure)	체크밸브 또는 릴리프 밸브 등으로 압력이 상승하여 밸브가 열리기 시작하고 어떤 일정한 흐름의 양이 확인되는 압력
10	리시트 압력(reseat pressure)	체크밸브 또는 릴리프 밸브 등으로 입구 쪽 압력이 강하하여 밸브가 닫히기 시작하여 밸브의 누설량이 어떤 규정된 양까지 감소되었을 때의 압력
11	파일럿 방식(pilot control)	파일럿 밸브 등에 의하여 유도된 압력에 의한 제어 방식
12	미터 인 방식(meter-in system)	액츄에이터의 입구 쪽 관로에서 유량을 교축시켜 작동 속도를 조절하는 방식
13	미터 아웃 방식(meter-out system)	액츄에이터의 출구 쪽 관로에서 유량을 교축시켜 작동 속도를 조절하는 방식
14	블리드 오프 방식(bleed-off system)	액츄에이터로 흐르는 유량의 일부를 탱크로 분기함으로써 작동 속도를 조절하는 방식
15	드레인 관로(drain line)	드레인을 귀환 관로 또는 탱크 등으로 연결하는 관로
16	통기 관로(vent line)	대기로 언제나 개방되어 있는 관로
17	포트(port)	작동 유체의 통로의 열린 부분
18	벤트 포트(vent-port)	대기로 개방되어 있는 뽑기 구멍
19	공기뽑기(vent-port) 에어빼기	유압 회로 중에 폐쇄되어 있는 공기를 뽑기 위한 니들 밸브 또는 가능관 등
20	초크(choke)	면적을 감소시킨 통로로서, 그 길이가 단면 치수에 비해서 비교적 긴 경우의 흐름의 조임구. 이 경우에 압력강하는 유체 점도에 따라 크게 영향을 받는다.
21	오리피스(orifice)	면적을 감소시킨 통로로서, 그 길이가 단면 치수에 비해서 비교적 짧은 경우의 흐름의 조임구. 이 경우에 압력강하는 유체 점도에 따라 크게 영향을 받지 않는다.
22	개스킷(gasket)	정지 부분에 사용되는 유체의 누설 방지 부품
23	패킹(packing)	미끄름 면에서 사용되는 유체의 누설 방지 부품 회전이나 왕복 운동 등과 같은 운동 부분의 밀봉에 사용되는 실의 총칭
24	오버라이드 압력(override pressure)	설정 압력과 크래킹 압력의 차이를 말하며 이 압력차가 클수록 릴리프 밸브의 성능이 나쁘고 포핏을 진동시키는 원인이 된다.
25	배플(baffle)	주로 오일 탱크 안에서 흡입관과 복귀관 사이에 설치된 것으로 유압 작동유가 탱크의 벽면에 타고 흐르도록 하여 유압작동유에 혼입되어 있는 기포와 수분을 제거하는 역할을 하는 것
26	스테핑 모터(stepping motor)	스텝 모양 입력신호의 지령에 따르는 모터
