나사의 제도법

나사의 제도법

나사는 그 종류에 따라 생기는 나선의 형상을 도시하려면 복잡하고 작도하기도 쉽지 않은데 나사의 실형 표시는 절대적으로 필요한 경우에만 사용하고 KS B ISO 6410:2009 에 의거하여 나선은 직선으로 하여 약도법으로 제도하는 것을 원칙으로 하고 있다.



■ 나사 제도시 용도에 따른 선의 분류 및 제도법



1) 굵은 실선(외형선) : 수나사 바깥지름, 암나사 안지름, 완전 나사부와 불완전 나사부 경계선

2) 가는 실선 : 수나사 골지름, 암나사 골지름, 불완전 나사부

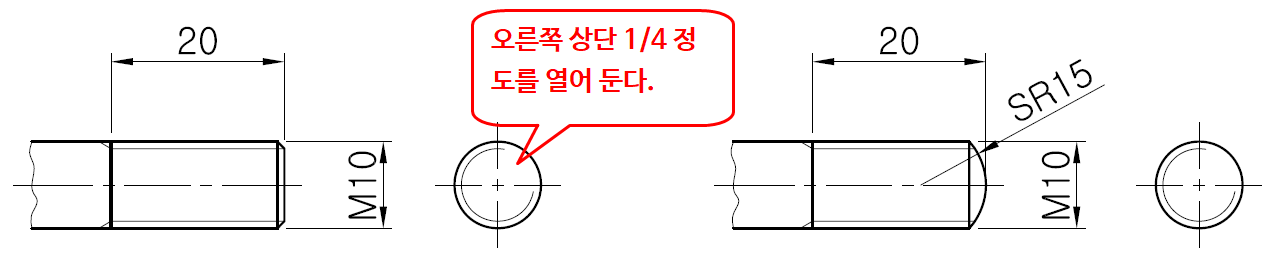

3) 나사의 끝면에서 본 그림에서는 나사의 골지름은 가는 실선으로 그려 원주의 3/4에 가까운 원의 일부로 표시하고 오른쪽 상단 1/4 정도를 열어둔다. 이때 모떼기 원을 표시하는 굵은 선은 일반적으로 생략한다.

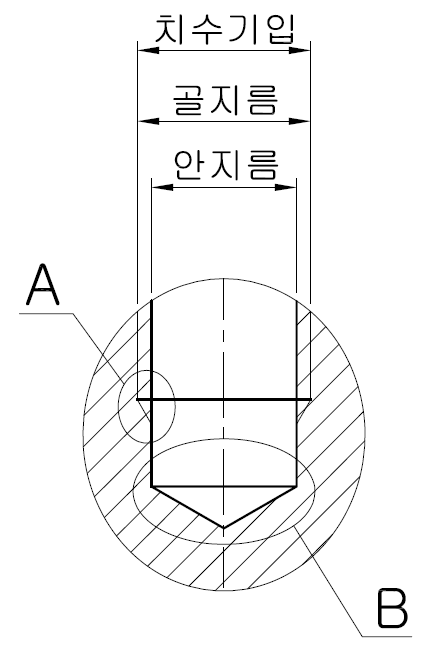

4) 나사부품의 단면도에서 해칭은 암나사 안지름, 수나사 바깥지름까지 작도한다.

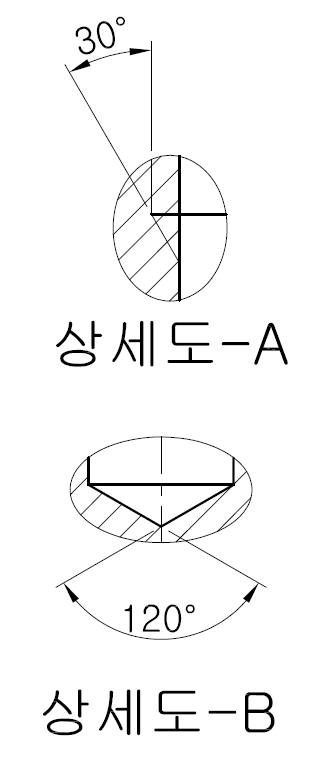

5) 암나사의 드릴구멍(멈춤구멍) 깊이는 나사 길이에 1.25배 정도로 작도한다. 일반적으로 나사 길이치수는 표시하나 멈춤구멍 깊이는 보통 생략한다. 특별히 멈춤구멍 깊이를 표시할 필요가 있는 경우 간단한 표시를 사용해도 좋다.

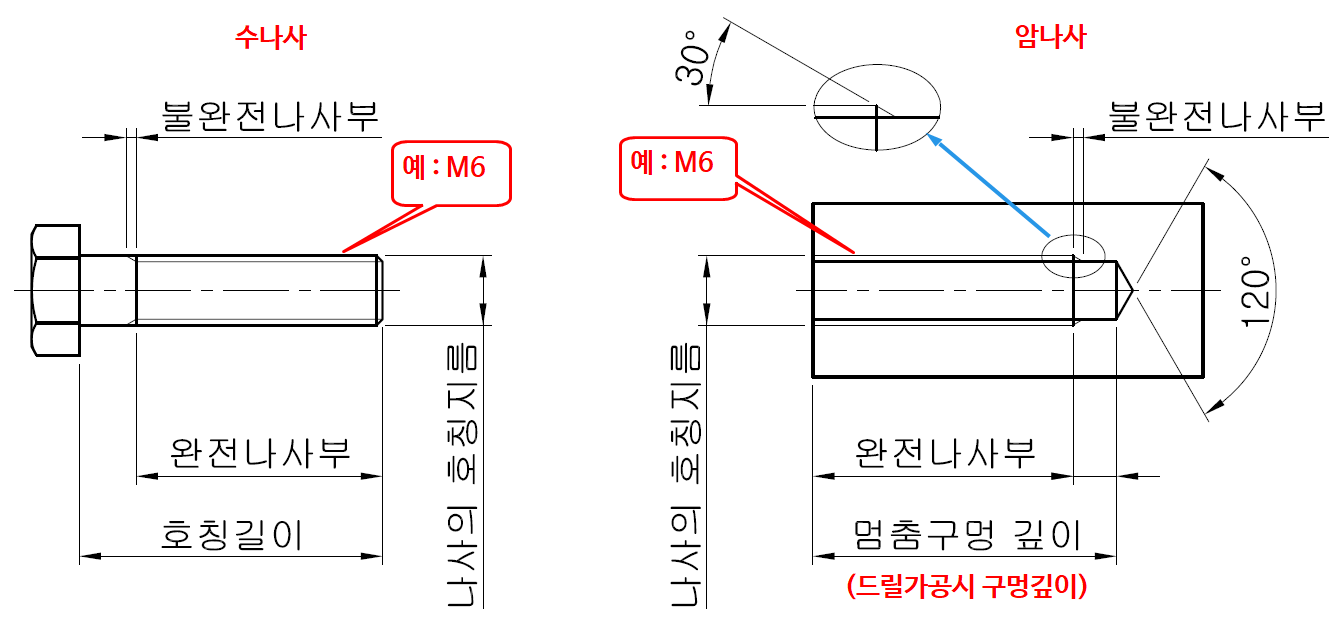

■ 나사 제도법





암나사를 가공 후 깊이 표기는 DP20 또는 깊이 20 이런 식으로 유효나사부의 깊이를 적어 준다.

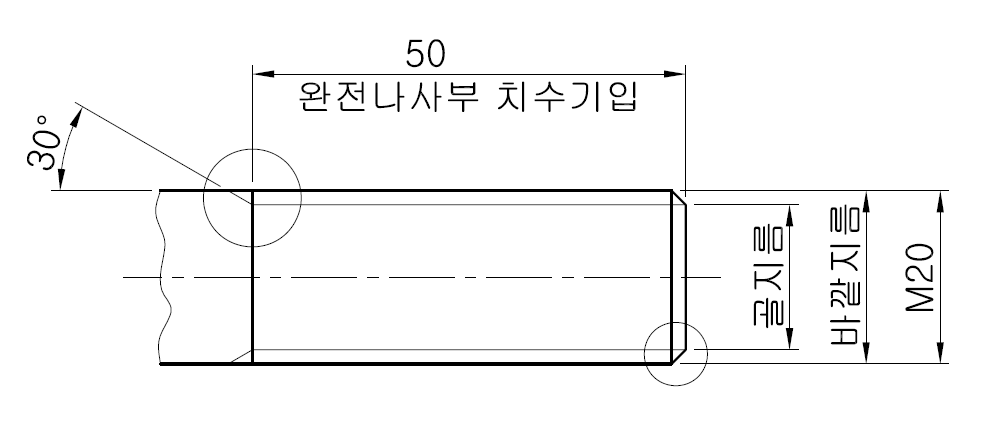

■ 나사 작도 따라하기



■ 나사 절삭 방법 예

선반에서 수나사 및 암나사 가공법 예시

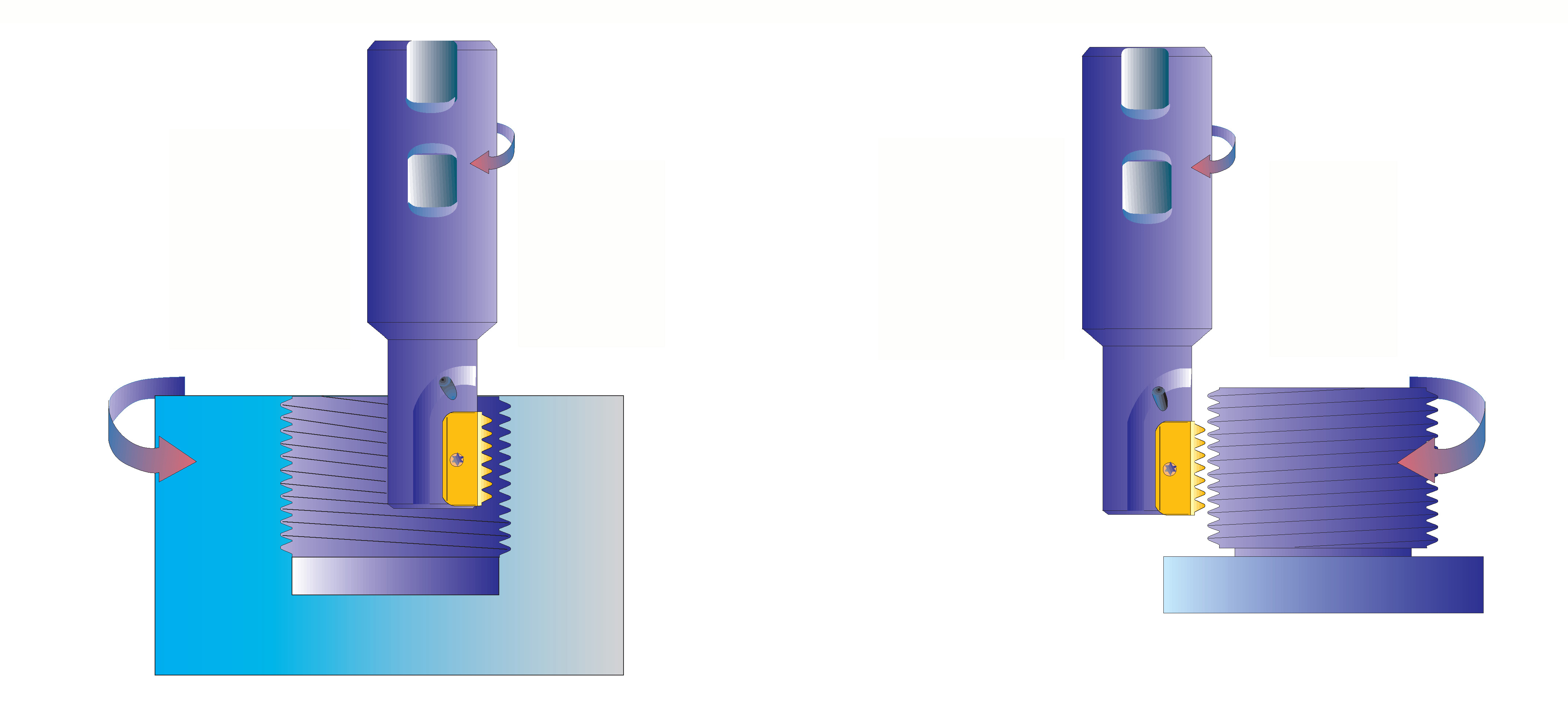

밀링에서 암나사 및 수나사 가공 예시

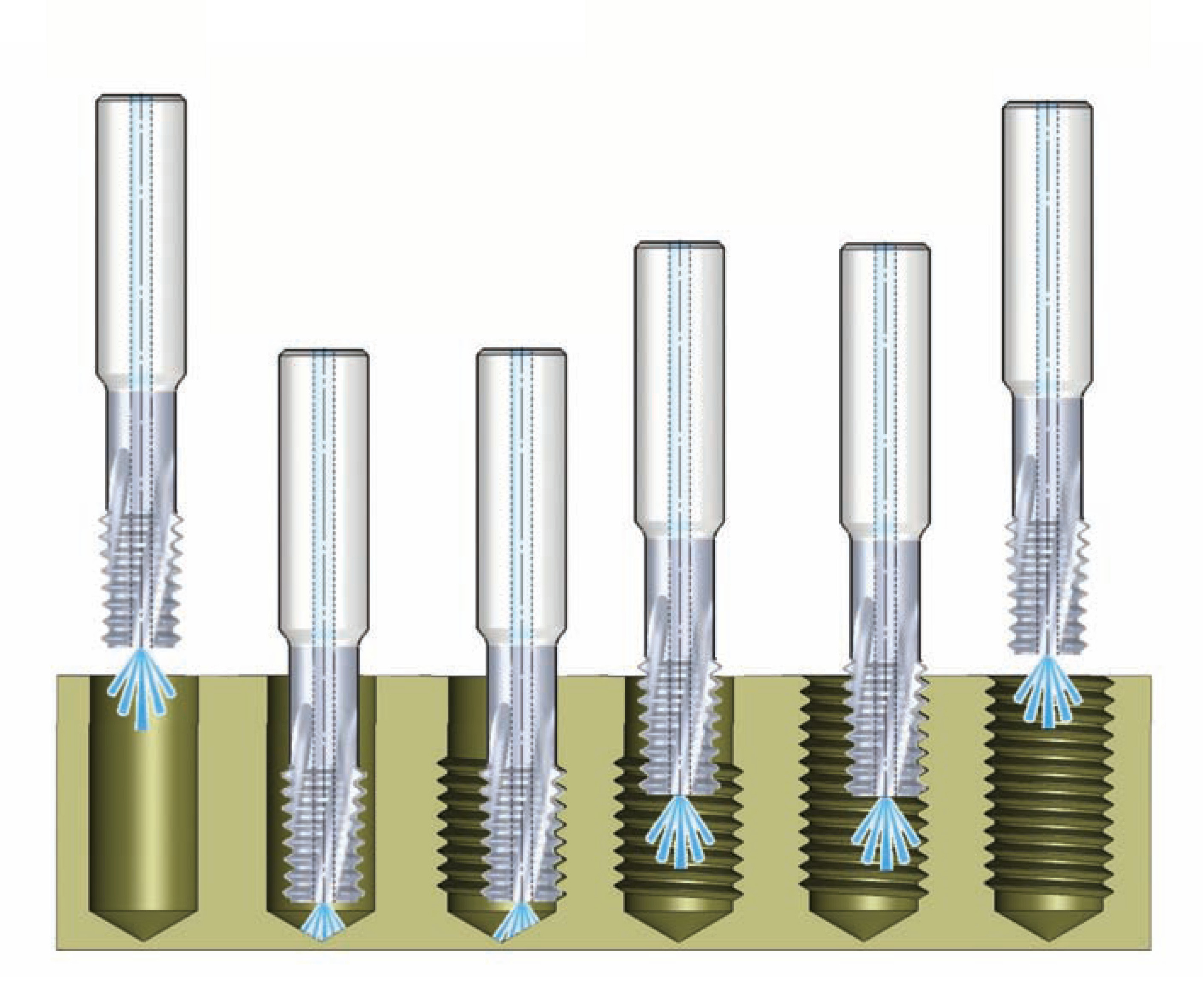

탭(나사) 가공을 하는 순서

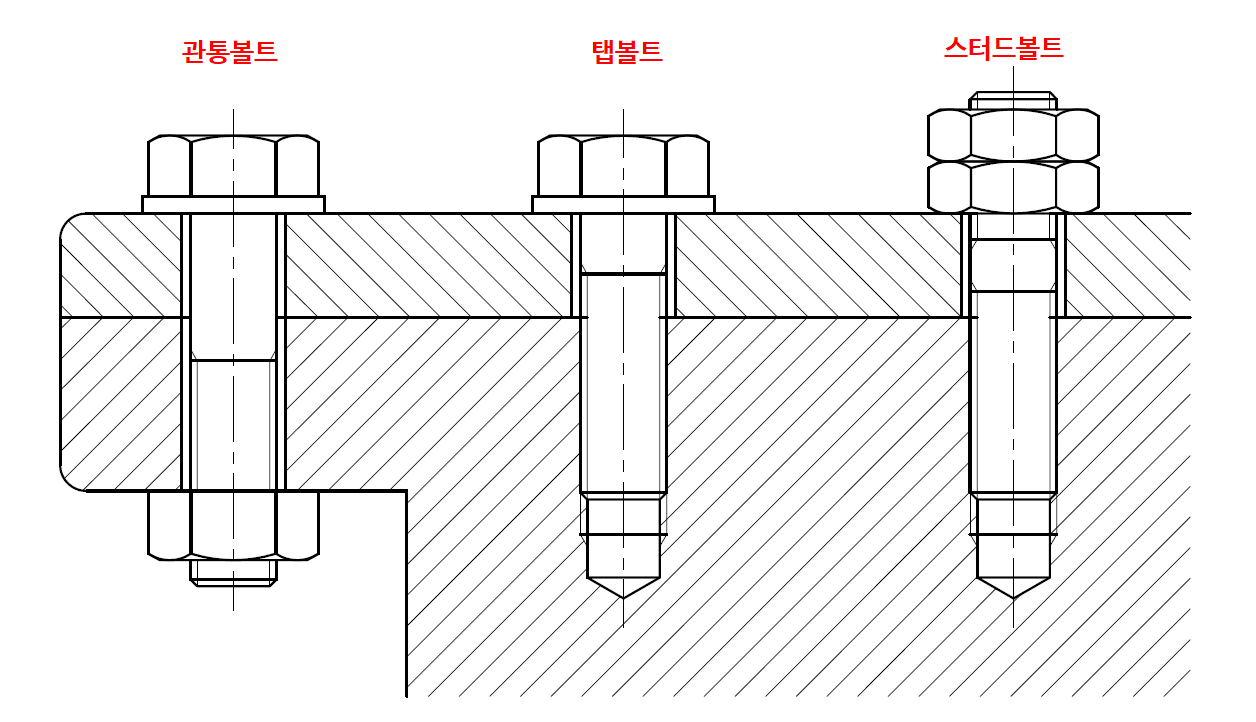

■ 체결하는 방법에 따른 볼트의 종류

[key point]

관통볼트 : 체결하고자 하는 두 부품에 서로 구멍 가공을 하여 볼트를 관통시킨 후 반대편에서 너트로 조인다.

탭볼트 : 부품의 한 쪽에 암나사를 내고 다른 부품에는 구멍 가공을 하여 볼트머리를 스패너나 육각렌치로 죄어 체결한다.

스터드 볼트 : 축의 양쪽에 나사가공을 한 머리가 없는 볼트로 부품의 한 쪽에는 탭을 내고 다른 부품에는 구멍 가공을 하여 체결 후 너트로 조인다.
