오일실 끼워맞춤 공차 적용 방법

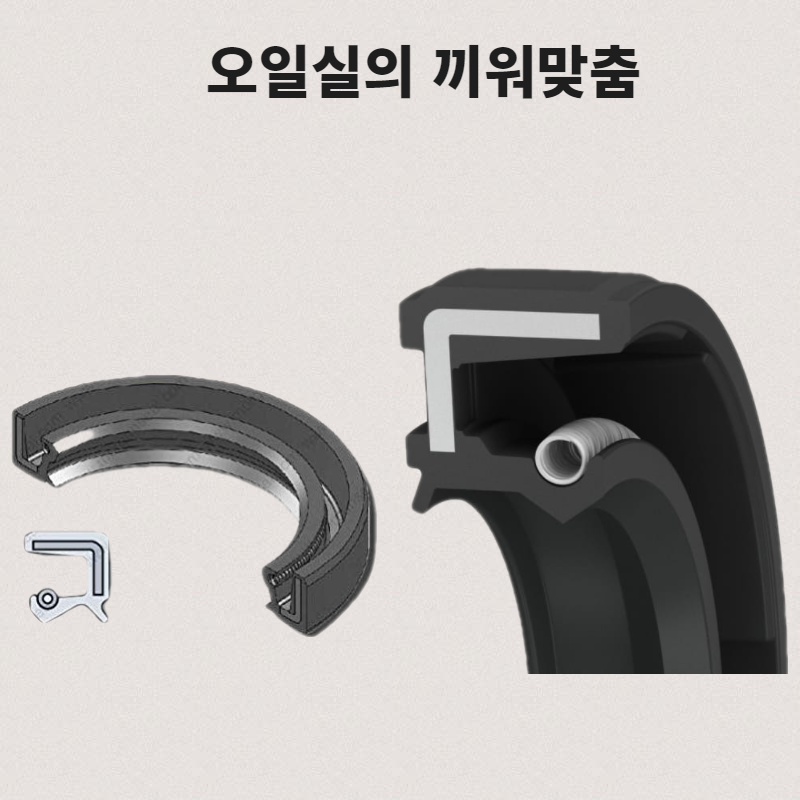

오일실(Oil seal)은 사용 용도에 따라 다양한 재질과 형식이 있다. 따라서 오일실의 선정시에는 모양과 규격에 따른 형식과 립 부의 재질, 스프링 유무, 금속고리 등이 포함된 적합한 사양을 채택하는 것이 좋다.

일반적으로 국가기술자격증 시험에 출제되는 도면 상에 등장하는 오일실은 다음과 같이 끼워맞춤 공차를 적용해주면 무리가 없을 것이다.

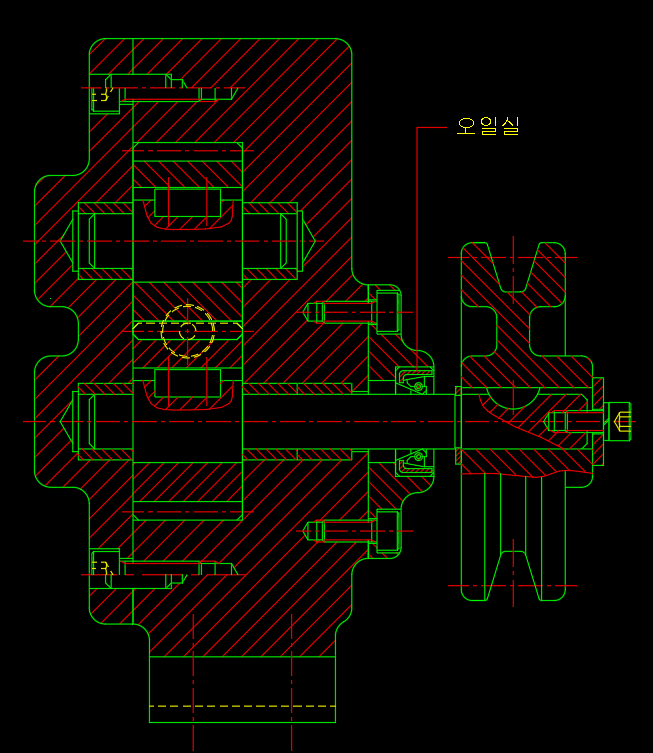

<오일실의 도면 표기 예>

아래 도면과 같이 실제 오일실의 단면 CAD파일이 제공되는 경우라면 저렇게 도면에 적용해 주는 것이 일반적이고 그렇지 않은 경우 약호로 도시해주면 된다. 보통 가는 실선으로 교차해서 그려주는데 제도법에서 평면임을 나나태는 경우와 유사하다.



보통 도면을 보면 오일실이 조립되는 축을 보면 베어링이나 미끄럼 부시같은 기계요소가 같은 축선상에 있는 경우를 자주 보게되는데 해당 부분은 해당 요소에 알맞는 공차와 표면거칠기를 지시해주는 것이 좋겠다.

ㅗ

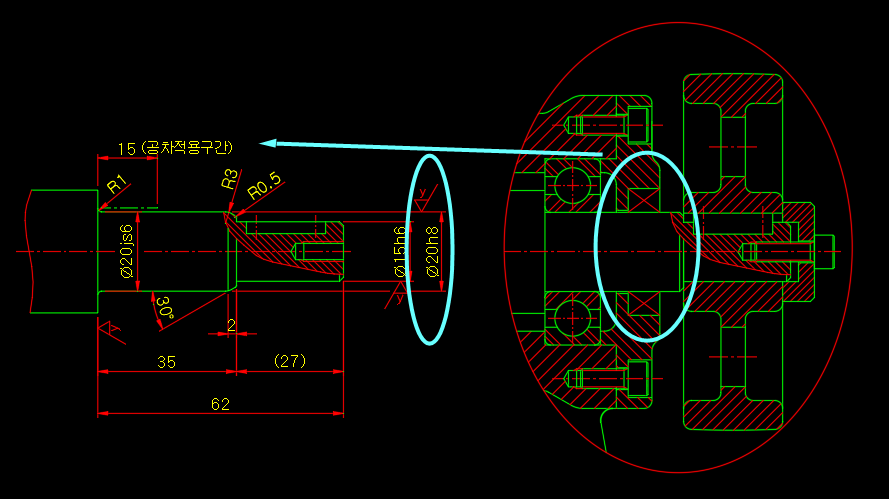

아래 축에서는 오일실이 조립되는 구간은 20h8로 베어링이 조립되는 구간은 20js6로 공차를 구간별로 적용하였다. 베어링이 끼워맞춤될 부분과 오일실이 끼워맞춤될 부분의 공차는 당연히 다를 것이지 않는가?

이런 경우는 동일한 지름 20의 축에 구간별로 공차를 지정할 수도 있는 것이다.

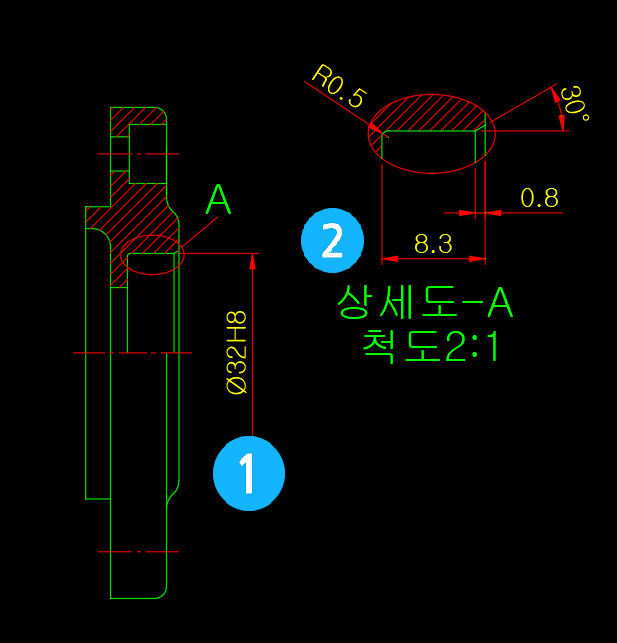

● 오일실이 조립되는 커버의 치수 및 끼워맞춤 공차 적용 예

1번 구멍의 지름 32에는 보통 H8의 공차를 적용해주면 되고 2번 오일실 폭의 치수는 기본 오일실치수+0.3을 해주었는데 이것은 오일실 끼워맞춤 치수표를 보고 정해주면 되는 것이다. 8.3을 8.5로 한다고 해도 큰 문제는 없겠지요?



그리고 오일실 조립시 잘 끼워지도록 30도로 모따기 가공을 해준 것을 알 수 있다. 표면거칠기 기호는 위의 도면을 참고하여 적용해주면 된다.

오일실 치수 공차 규격

<자료 출처 참고 서적>
