더브테일(dovetail) 설계 규격

더브테일(dovetail) 또는 도브테일이라고 하는 것은 공작기계 등에서 정밀한 슬라이딩을 하는 끼워맞춤면의 가공 형상으로 암놈과 숫놈이 마치 비둘기의 꼬리 모양과 같은 형상으로 생긴 홈이라고 하여 이름이 붙여졌다고 합니다. 더브테일은 선반(lathe)의 새들면과 같이 가공 중에 절삭부하를 많이 받고, 슬라이딩하는 기계의 미끄럼 운동 부분에 적용합니다.

더브테일 홈을 가공하기 위한 전용 공구가 있어서 이 커터로 더브테일홈을 절삭하며 아래에 관련 계산공식과 설계치수 규격을 나타내니 참고하기 바랍니다.

더브테일(dovetail) 설계 규격

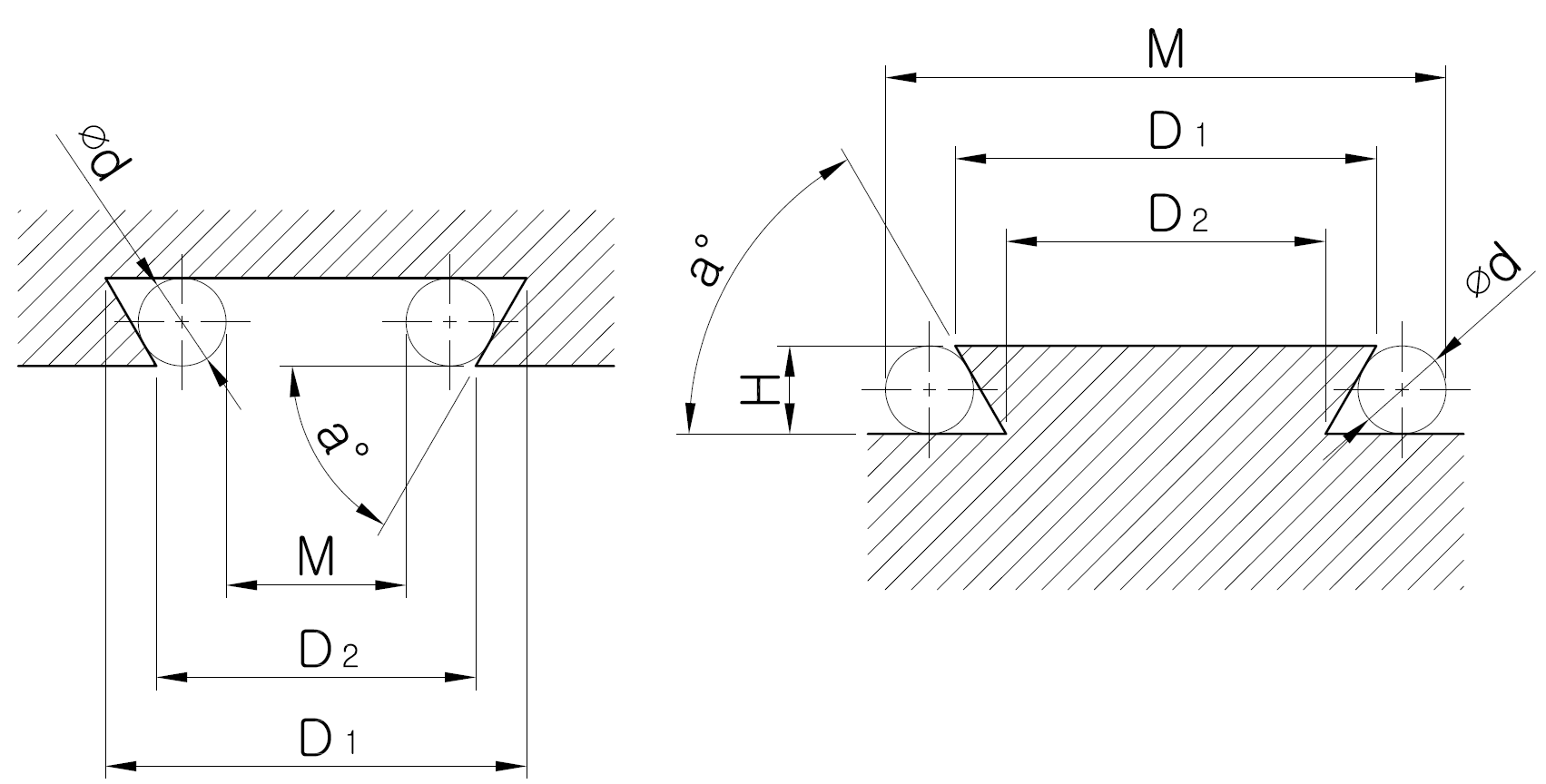

                      오목 더브테일                                                                     볼록 더브테일

더브테일 계산식

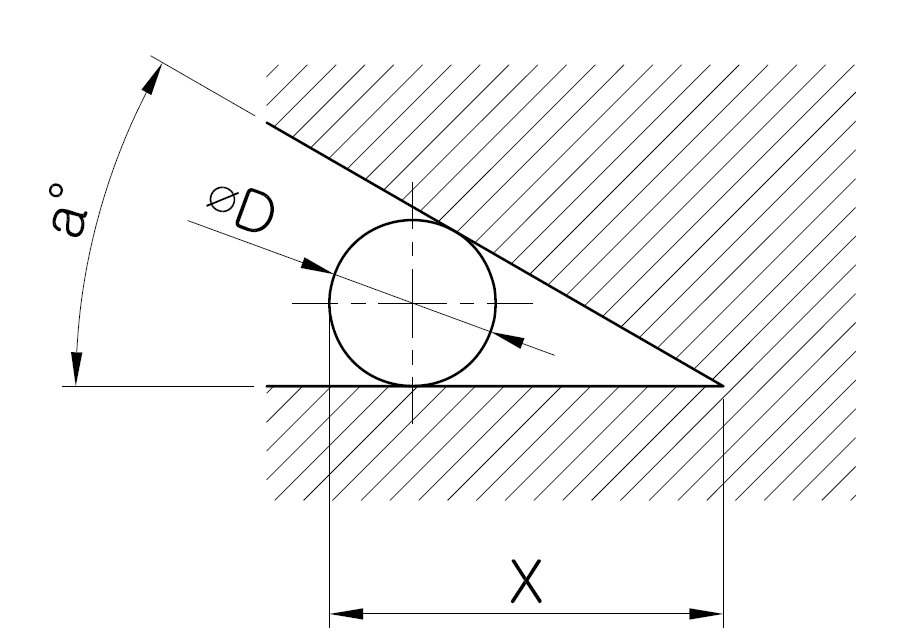

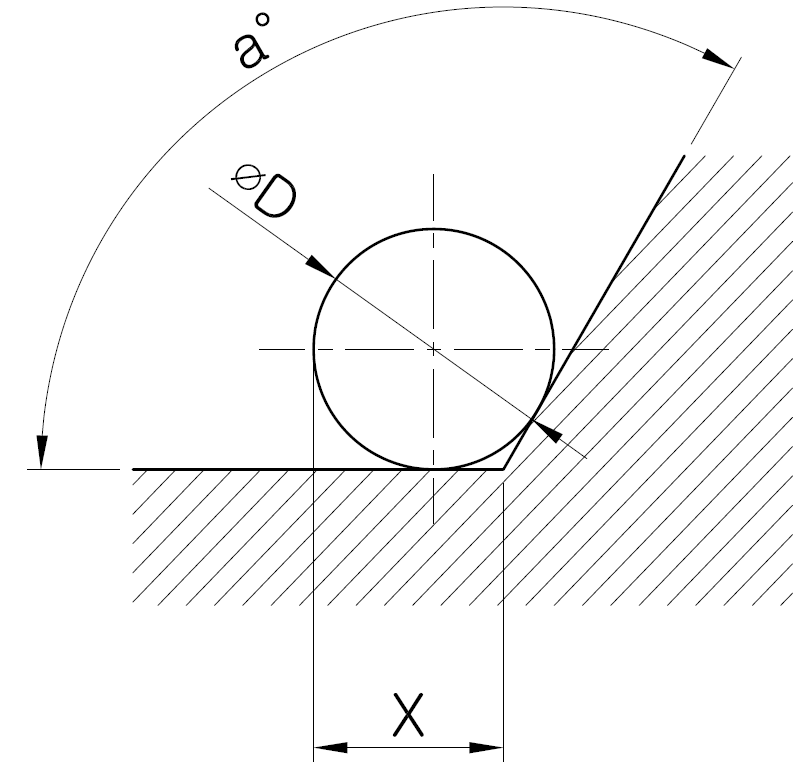

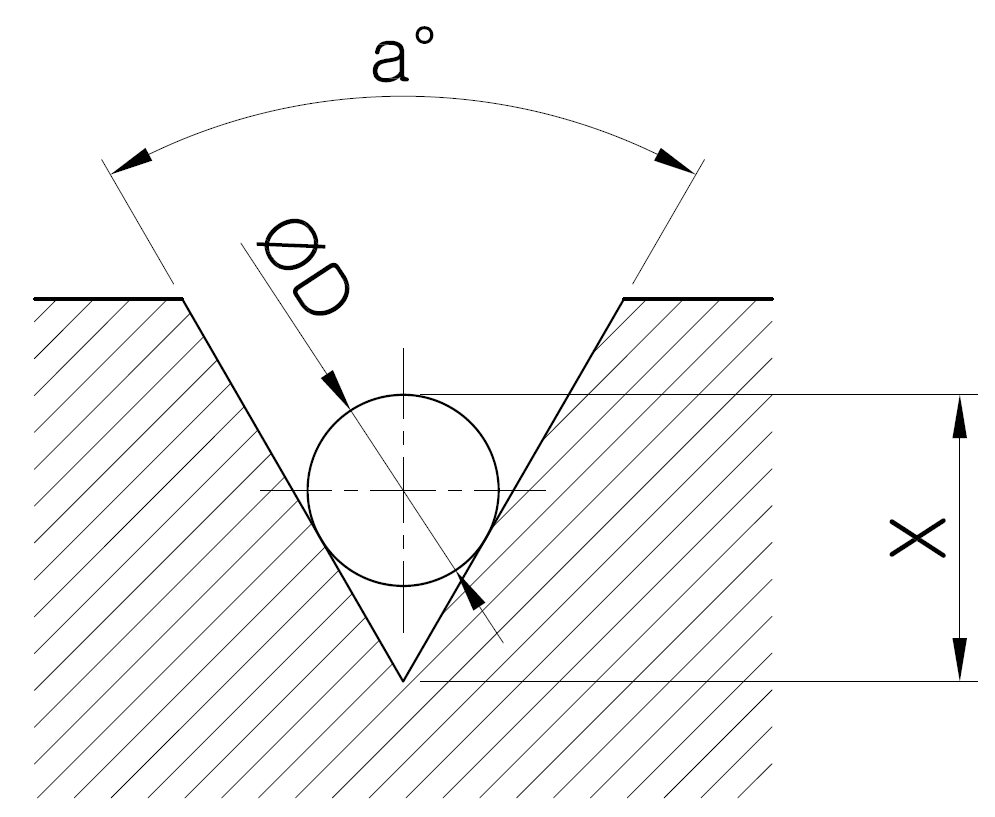

더브테일 오버 핀 측정값 (x값)

더브테일 오버핀



D	4	5	6	8	10
60	6.00	7.50	9.0	12.5	15.0
70	5.487	6.859	8.230	10.974	13.717
80	5.111	6.389	7.667	10.223	12.774
90	4.88	6.036	7.243	9.657	12.071
100	4.611	5.764	6.916	9.222	11.527
110	4.442	5.552	6.662	8.883	11.104
120	4.039	5.387	6.464	8.619	10.773
130	4.207	5.258	6.310	8.414	10.517
140	4.128	5.160	6.193	8.257	10.321
150	4.071	5.088	6.106	8.141	10.176
160	4.031	5.039	6.046	8.062	10.071





더브테일 오버핀



D	4	5	6	8	10
25	11.021	13.776	16.532	-	-
30	9.464	11.830	14.196	18.928	23.660
35	8.343	10.428	12.515	16.689	20.857
40	7.495	9.368	11.242	14.990	18.737
45	5.826	8.536	10.248	13.657	17.071
50	6.289	7.861	9.494	12.578	15.722
55	5.842	7.302	8.763	11.685	14.605
60	5.464	6.830	8.196	10.928	13.660
65	5.140	6.425	7.710	10.279	12.849
70	4.856	6.070	7.285	9.713	12.140
75	4.607	5.758	6.910	9.213	11.516
80	4.384	5.479	6.579	9.213	11.516



더브테일 오버핀

D	4	5	6	8	10
110	3.4	4.251	5.1	6.8	8.501
115	3.274	4.094	4.911	6.549	8.185
120	3.155	3.943	4.737	6.309	7.887
125	3.041	3.801	4.562	6.182	7.603
130	2.99	3.666	4.399	5.863	7.332
135	2.828	6.536	4.243	5.457	7.071
140	2.728	3.410	4.090	5.450	6.870
145	2.631	3.288	3.946	5.261	6.576
150	2.636	3.170	3.804	5.072	6.340
155	2.443	3.054	3.665	4.887	6.108
160	2.353	2.940	3.529	4.705	5.882
165	2.263	2.829	3.395	4.522	5.658
170	2.175	2.719	3.262	4.350	5.437
