멈춤링, 스냅링 설계 규격 치수

멈춤링, 스냅링 설계 규격 치수

멈춤링은 스냅링(SNAP RING)이라고 부른다. 멈춤링의 용도는 베어링이나 기타 축계 기계요소들의 좌우 이탈방지를 위해 축 또는 구멍에 홈가공을 하여 체결하고, 축용과 구멍용의 2종류가 있으며, 흔히 스냅링(snap ring)이라고도 한다. 스냅링 플라이어(snap ring plier)라고 하는 전용 조립공구를 사용하여 스냅링에 가공되어 있는 2개소의 구멍을 이용해서 스냅링을 벌리거나 오므려 축이나 구멍에 설치한다. 고정링에는 C형과 E형 멈춤링이 일반적으로 사용된다. C형은 KS 규격에서 호칭번호 10에서 125까지 규격화되어 있다. E형은 그 모양이 E자 형상의 멈춤링으로 비교적 축지름이 작은 경우에 사용하며, 축지름이 1mm 초과 38mm 이하인 축에 사용하며 탈착이 편리하도록 설계되어 있다. 기준이 되는 치수는 스냅링이 설치되는 축이나 구멍의 지름이 된다.

● 여러가지 멈춤링의 종류 및 형상

축용 C형 멈춤링

구멍용 C형 멈춤링

E형 멈춤링

C형 동심 멈춤링

스냅링 체결시에 사용하는 전용 공구로 스냅링 플라이어라고 부른다.

스냅링 플라이어-1

스냅링 플라이어-2

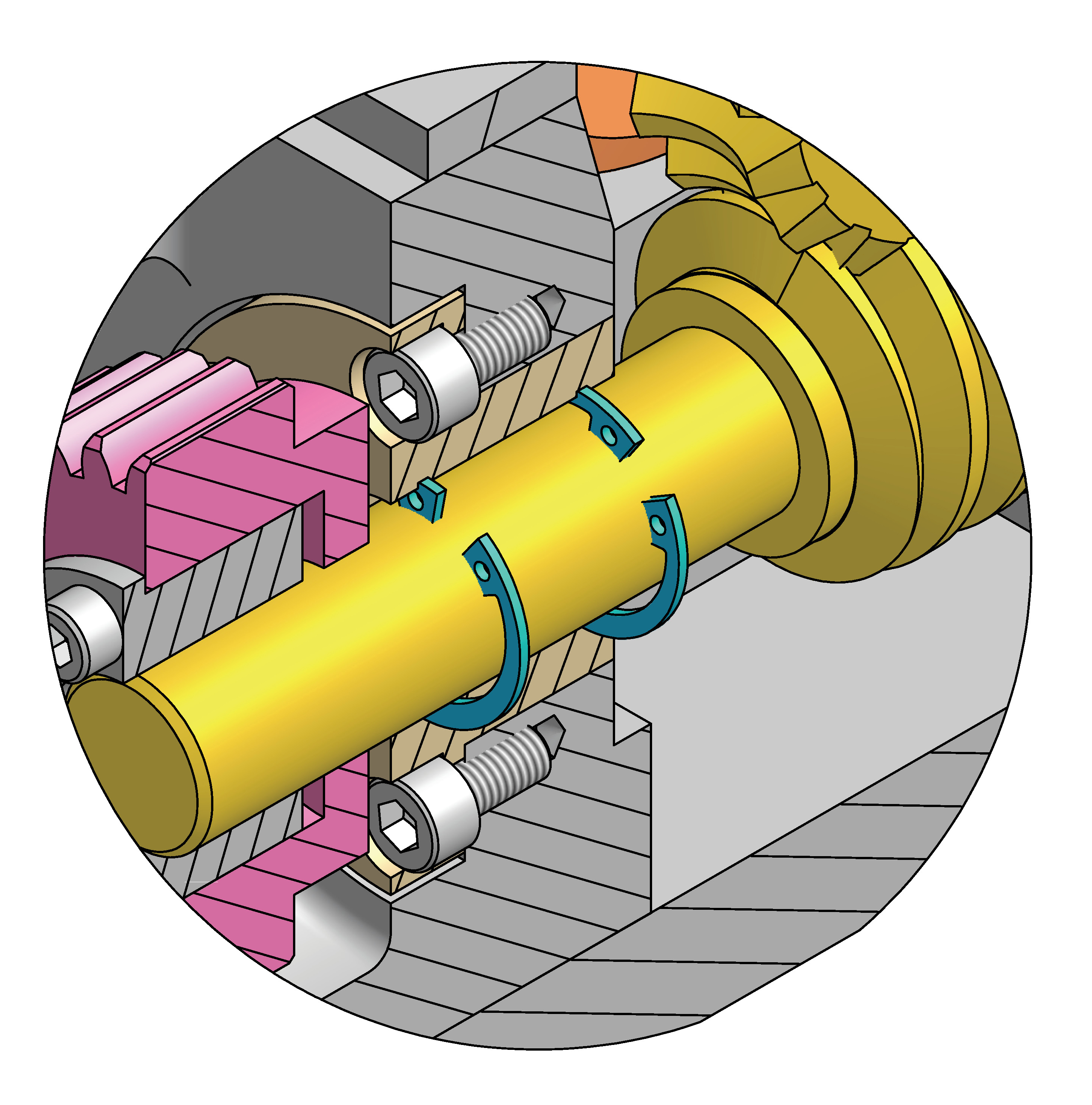

축에 스냅링이 설치된 예

스핀들 구멍에 스냅링이 설치된 예

구멍영 스냅링 설치 분해 사진

E형 멈춤링이 적용된 에어척

[Key point]

① 멈춤링이 체결되는 축의 지름을 호칭 지름 d₁으로 한다.

② d₁을 기준으로 멈춤링이 설치되는 d₂, 홈의 폭 m 및 각 부의 허용공차를 찾아 기입한다.

③ 치수기입이 복잡한 경우는 상세도(2:1 또는 5:1)로 도시한다.



축용 C형 멈춤링 [KS B 1336]

축용 C형 멈춤링 주요 치수

축용 멈춤링에 적용되는 주요 KS규격 치수

[단위:mm]

호 칭			멈 춤 링							적용하는 축(참고)
			d3		t		b	a	d0	d5	d1	d2		m		n
1	2	3	기준 치수	허용 차	기준 치수	허용 차	약	약	최소			기준 치수	허용 차	기준 치수	허용 차	최소
10			9.3	±0.15	1	±0.05	1.6	3	1.2	17	10	9.6	0 -0.09	1.15	+0.14 0	1.5
	11		10.2				1.8	3.1		18	11	10.5	0 -0.11
12			11.1	±0.18			1.8	3.2	1.5	19	12	11.5
		13	12				1.8	3.3		20	13	12.4
14			12.9				2	3.4	1.7	22	14	13.4
15			13.8				2.1	3.5		23	15	14.3
16			14.7				2.2	3.6		24	16	15.2
17			15.7				2.2	3.7		25	17	16.2
18			16.5		1.2	±0.06	2.6	3.8		26	18	17		1.35
	19		17.5				2.7	3.8	2	27	19	18
20			18.5	±0.2			2.7	3.9		28	20	19	0 -0.21
		21	19.5				2.7	4		30	21	20
22			20.5				2.7	4.1		31	22	21
	24		22.2				3.1	4.2		33	24	22.9
25			23.2				3.1	4.3		34	25	23.9

축용 C형 멈춤링 제도 예
