관용 테이퍼나사(R) KS B 0222
관(管)은 파이프를 의미하는데 관용테이퍼나사는 관용나사(Pipe thread) 중에서 gas 관이나 수도관 등 관을 서로 접속할 때 사용하는 나사이다. 배관 작업시 접합용 나사로 사용하는 관용나사는 기밀유지 및 누설방지를 목적으로 많이 사용되고 있는 나사이다.
낫산의 규격들을 비교해보면 알 수 있는데 관용나사는 일반 보통나사에 비해 나사산의 높이가 낮다는 특징이 있다. 이것은 나사산으로 인하여 관의 강도가 저하되는 것을 방지하기 위하여 나사산의 높이를 일부러 낮게 하는 것이다.
관용 나사는 크게 "관용평행나사"와 관용테이퍼나사"로 구분할 수 있는데 관용평행나사는 나사산이 관을 따라 평행하게 나 있다는 것이고 관용테이퍼나사는 나사산이 관을 따라 테이퍼(taper)가 져 있다는 것이 가장 큰 특징이라고 할 수 있다.

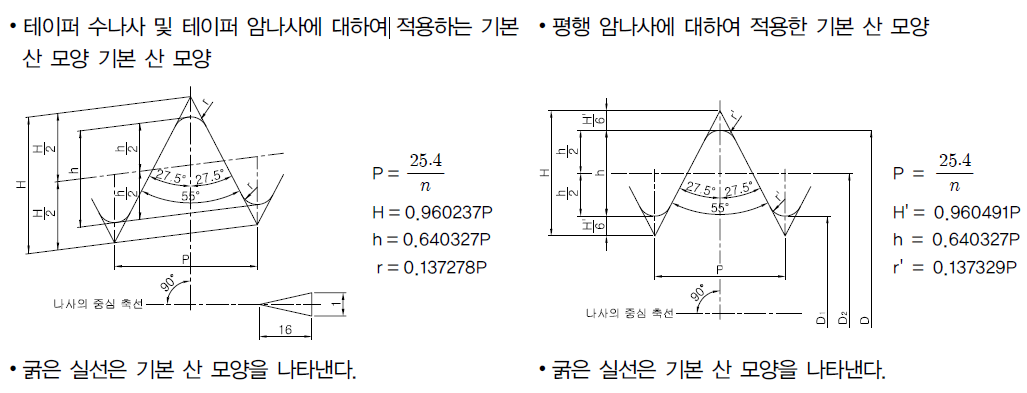

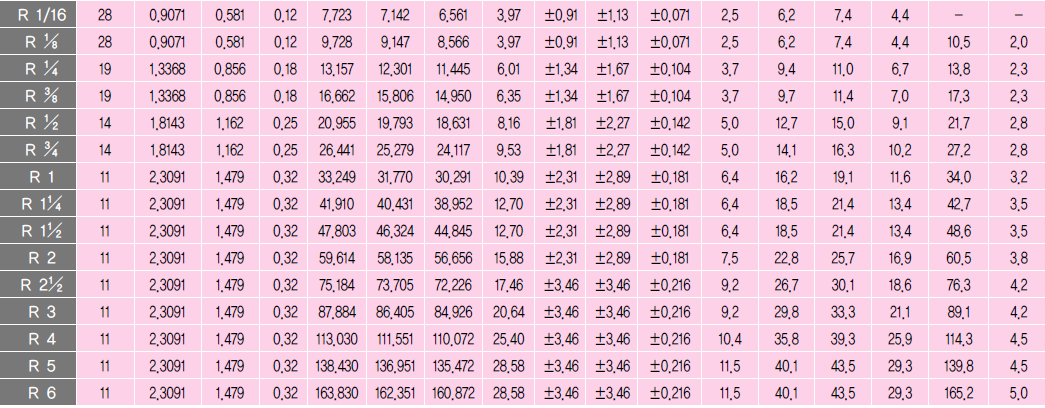

아래에 관용 테이퍼 나사의 규격과 주요 치수에 대해 나타낸다.
