축압기(어큐뮬레이터, Accumulator) 문제

일반기계기사 필기 시험에 자주 나오는 기출 문제 [유압기기]편에서 축압기 또는 어큐뮬레이터에 대한 문제가 자주 등장합니다.

[문] 다음 중 어큐뮬레이터 용도에 대한 설명으로 틀린 것은?



① 에너지 축적용

② 펌프 맥동 흡수용

③ 충격압력의 완충용

④ 유압유 냉각 및 가열용



[해설] 어큐뮬레이터 용도

① 유압 에너지 축적

② 사이클 시간 단축

③ 에너지 보조

④ 압력 보상

⑤ 서지 압력 방지

⑥ 충격압력 흡수

⑦ 유체의 맥동현상(서징현상)흡수

⑧ 2차, 3차 유압회로 구동

⑨ 펌프 대용 및 안전장치 역할

⑩ 인화성 액체 수송



[문] 유체를 에너지원 등으로 사용하기 위하여 가압 상태로 저장하는 용기는?

➀ 디퓨져

➁ 액추에이터

➂ 스로틀

➃ 어큐뮬레이터



[해설] 어큐뮬레이터(축압기)

용기 내에 고압유를 압입한 것으로 유압유의 에너지를 일시적으로 축적하는 역할



[문] 다음 중 어큐뮬레이터 회로(accumulator circuit)의 특징에 해당되지 않는 것은?

➀ 사이클 시간 단축과 펌프 용량 저감

➁ 배관 파손 방지

➂ 서지압의 방지

➃ 맥동의 발생



[해설] 축압기(어큐뮬레이터)

① 유압 에너지 축적

② 사이클 시간 단축

③ 에너지 보조

④ 압력 보상

⑤ 서지 압력 방지

⑥ 충격압력 흡수

⑦ 유체의 맥동현상(서징현상)흡수

⑧ 2차, 3차 유압회로 구동

⑨ 펌프 대용 및 안전장치 역할

⑩ 인화성 액체 수송

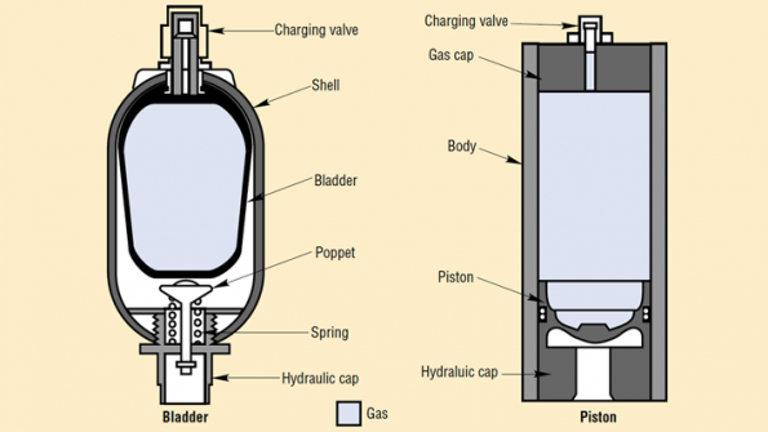

[문] 다음 어큐뮬레이터의 종류 중 피스톤형의 특징에 대한 설명으로 가장 적절하지 않는 것은?

① 대형도 제작이 용이하다.

② 축유량을 크게 잡을 수 있다.

③ 형상이 간단하고 구성품이 적다.

④ 유실에 가스 침입의 염려가 없다.



[해설] 피스톤형 어큐뮬레이터의 특징

① 대형도 제작이 용이하다.

② 축유량을 크게 잡을 수 있다.

③ 형상이 간단하고 구성품이 적다.

④ 유실에 가스 침입의 염려가 있다.
