전산응용기계제도실기 2D도면작성 & 3D형상모델링 훈련도집

도면해독과 도면작성 능력 향상을 위한 2D & 3D CAD 트레이닝 실기실무 활용서

전산응용기계제도실기 2D도면작성 & 3D형상모델링 훈련도집



기존에 출시되었던 [전산응용기계설게제도(CAD) 2D 도면작업과 3D형상 모델링 작업 실기실무 도면집]을 절판하고 일부 파트를 개정하여 개정 신간 도서로 4월~5월 초순 출시 예정입니다.



국가기술자격증 실기 시험 대비용 교재로서뿌만 아니라 직업훈련기관이나 대학에서 관련 학과 전공자나 직무능력 향상 교육을 실시할 때 실습용 도서로도 활용할 수 있는 교재입니다.



도면해독과 올바른 도면 작성은 엔지니어의 기본 소양입니다. 도서출판 메카피아의 전산응용기게제도(CAD) 실기 2D도면작성 & 3D형상모델링 훈련도집을 참고해보시기 바랍니다.



책의 판형도 도면작업이 용이하도록 가로형으로 제본하여 학습능률을 높였으며 온라인 서점에서 구입시 스프링철 제본비를 추가하여 주문하면 더욱 좋습니다.

[PART 01] 도면작업 기본 숙지사항
1. 도면검도 요령과 투상도 배치
2. 동력전달장치류의 부품명과 기계재료 열처리 예시
3. 지그와 고정구류의 부품명과 기계재료 열처리 예시
4. 공유압기기류의 부품명과 기계재료 열처리 예시
5. 열처리 기술자료
6. 끼워맞춤 공차 적용
7. 주석문의 예와 해석 및 도면의 검도 요령

[PART 02] 2D 도면작성 및 3D 형상모델링 기초 실습도면

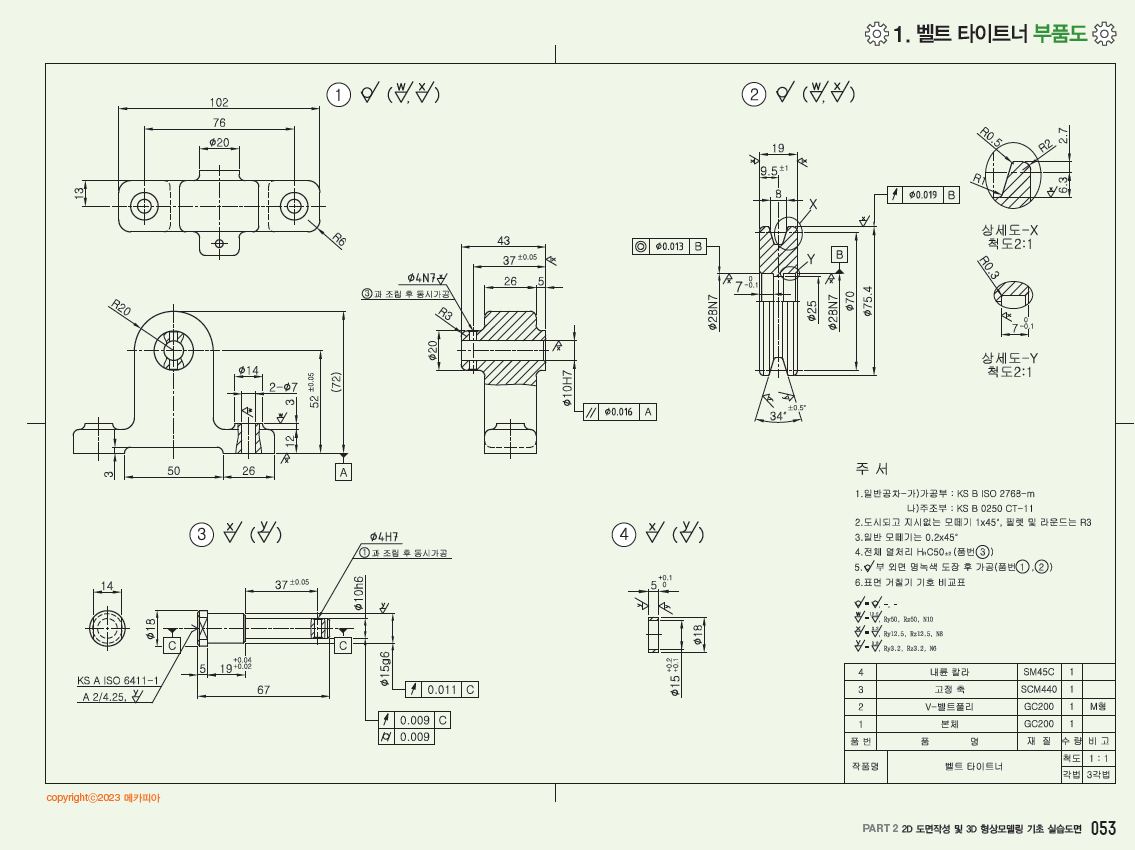

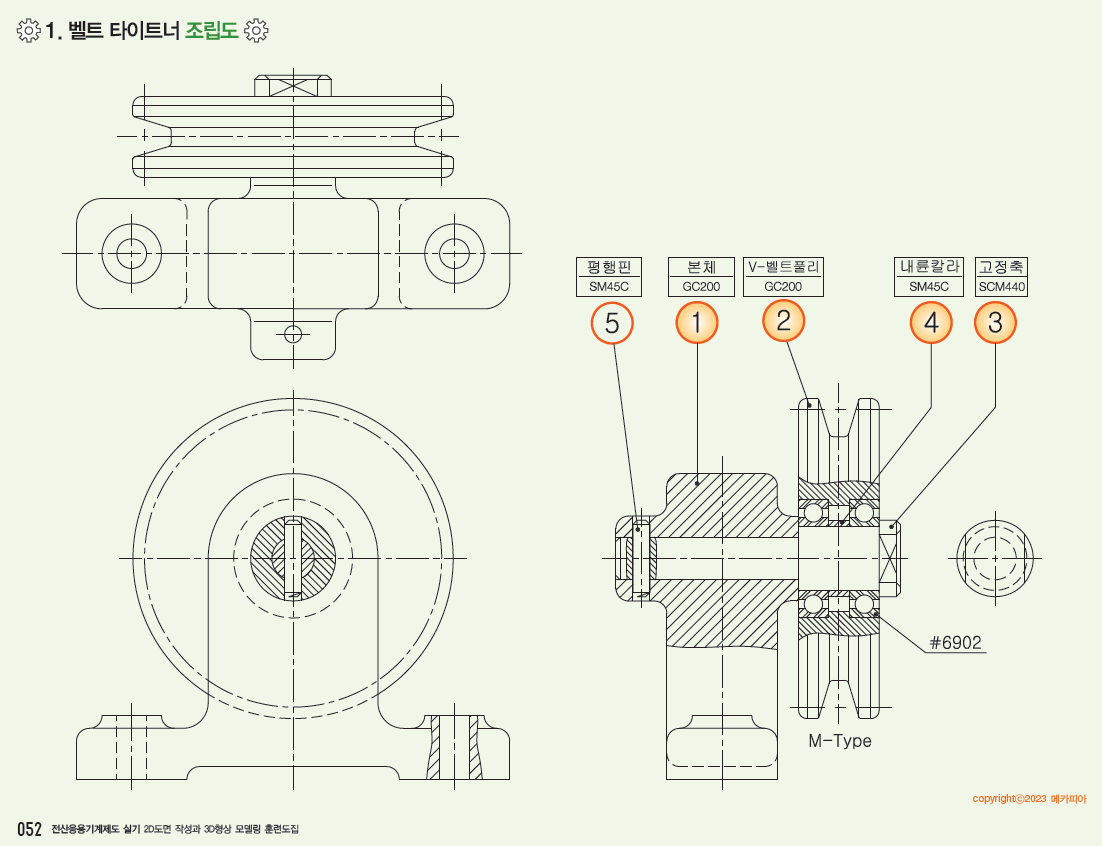

1. 벨트 타이트너
2. 잭 스크류
3. 축박스
4. 핸드 레일 컬럼
5. 나사식 클램프
6. 플랜지형 커플링
7. 핸드 슬라이드 장치
8. 필로우 블록
9. 동력구동장치
10. CLAW 클러치



[PART 03] 스머징에 의한 도면해독 및 작도 실습

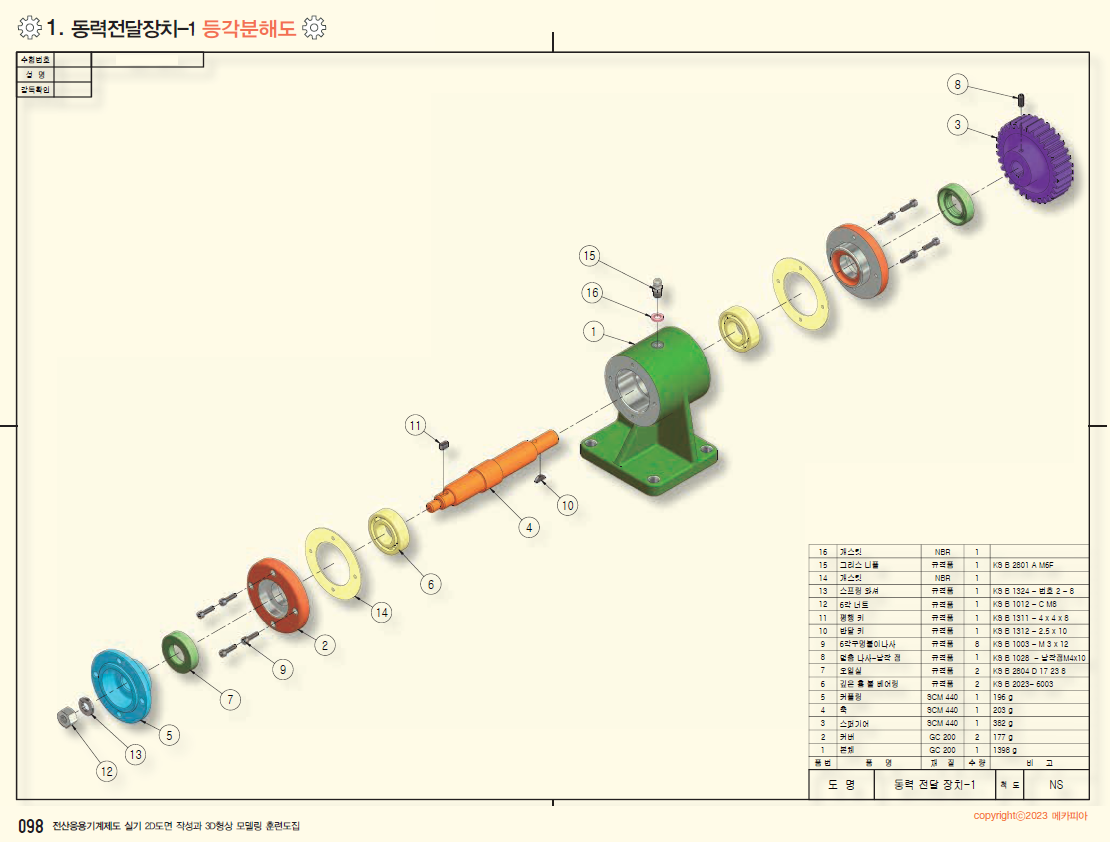

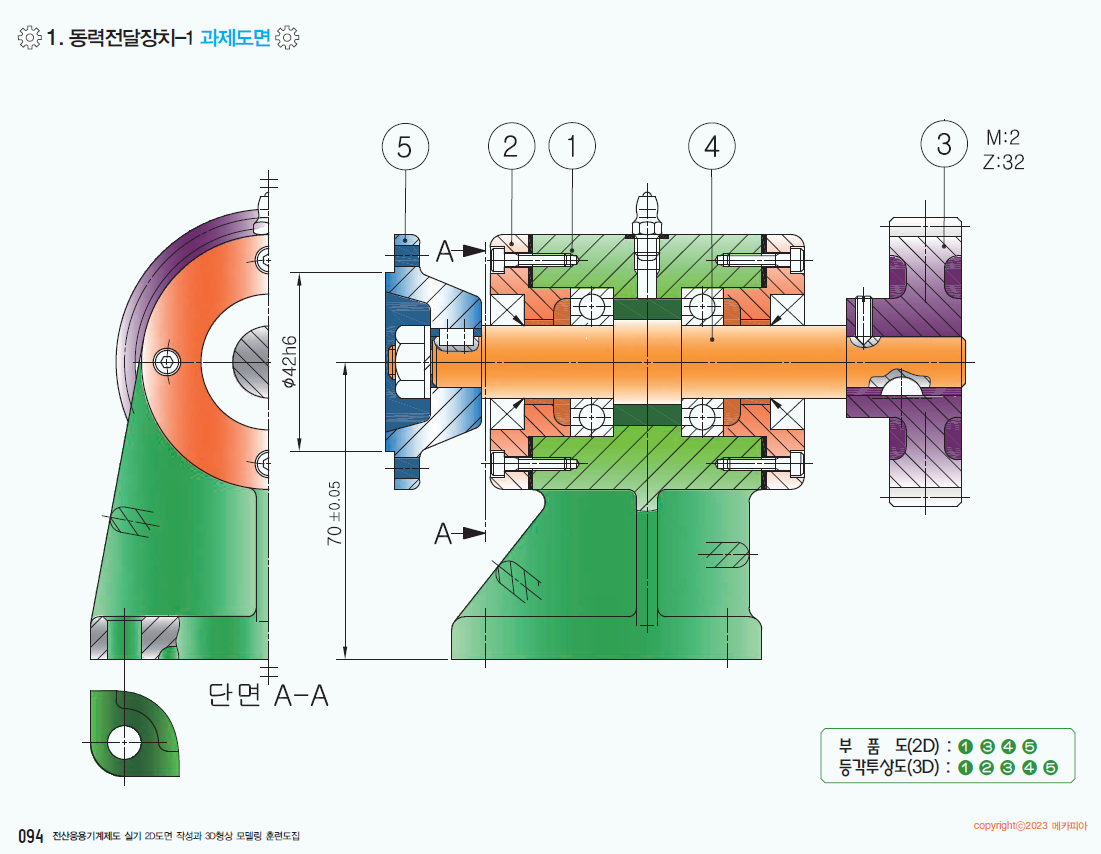

1. 동력전달장치-1
2. 동력전달장치-2
3. 동력전달장치-3
4. 동력전달장치-4
5. 동력전달장치-5
6. 동력전달장치-6
7. 동력전달장치-7
8. 동력전달장치-8
9. 동력전달장치-9
10. 드릴지그-1
11. 드릴지그-2
12. 드릴지그-3
13. 드릴지그-4
14. 드릴지그-5
15. 드릴지그-6
16. 드릴지그-7
17. 리밍지그
18. 바이스 클램프
19. 밀링지그

[PART 04] 기계설계 현장실무 2D 도면작업 및 3D 형상모델링작업 실습
1. 체인 장력조절장치
2. 기어회전 감지장치
3. 베어링 홀더
4. 공압실린더 슬라이더 장치
5. 공압 가이드 실린더
6. 기어 롤링 장치

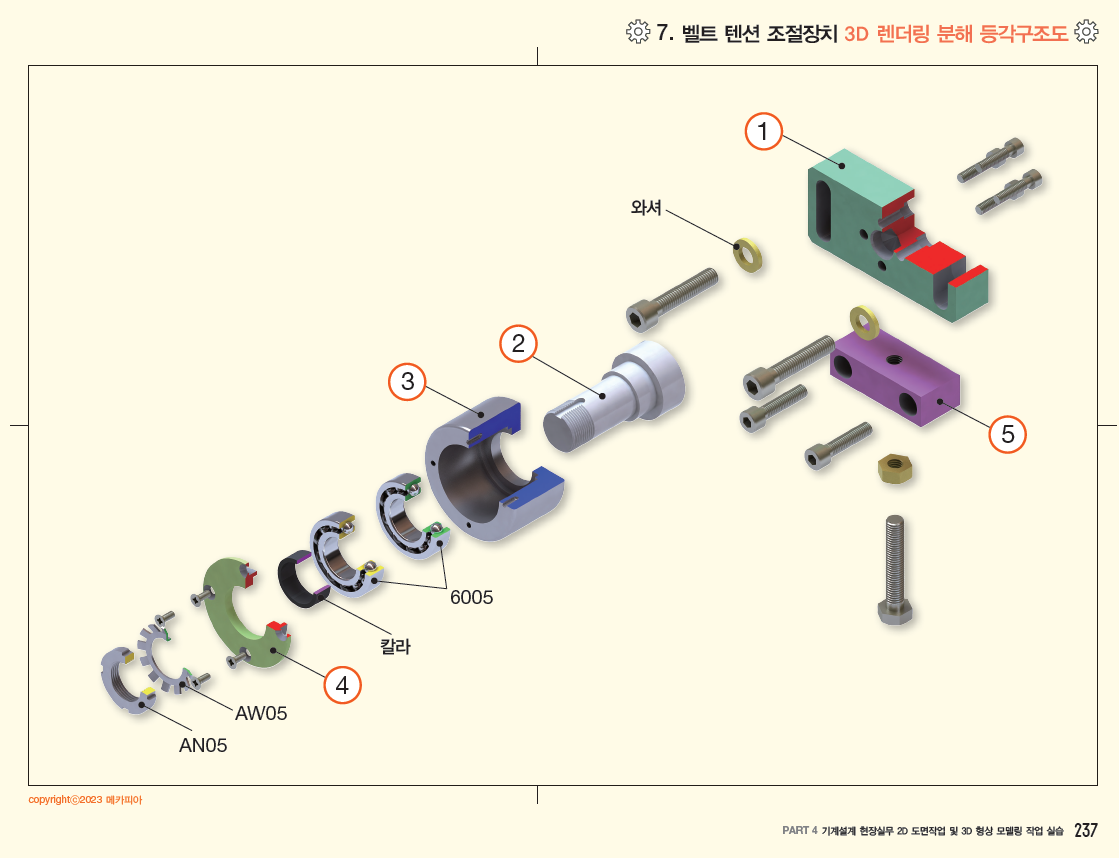

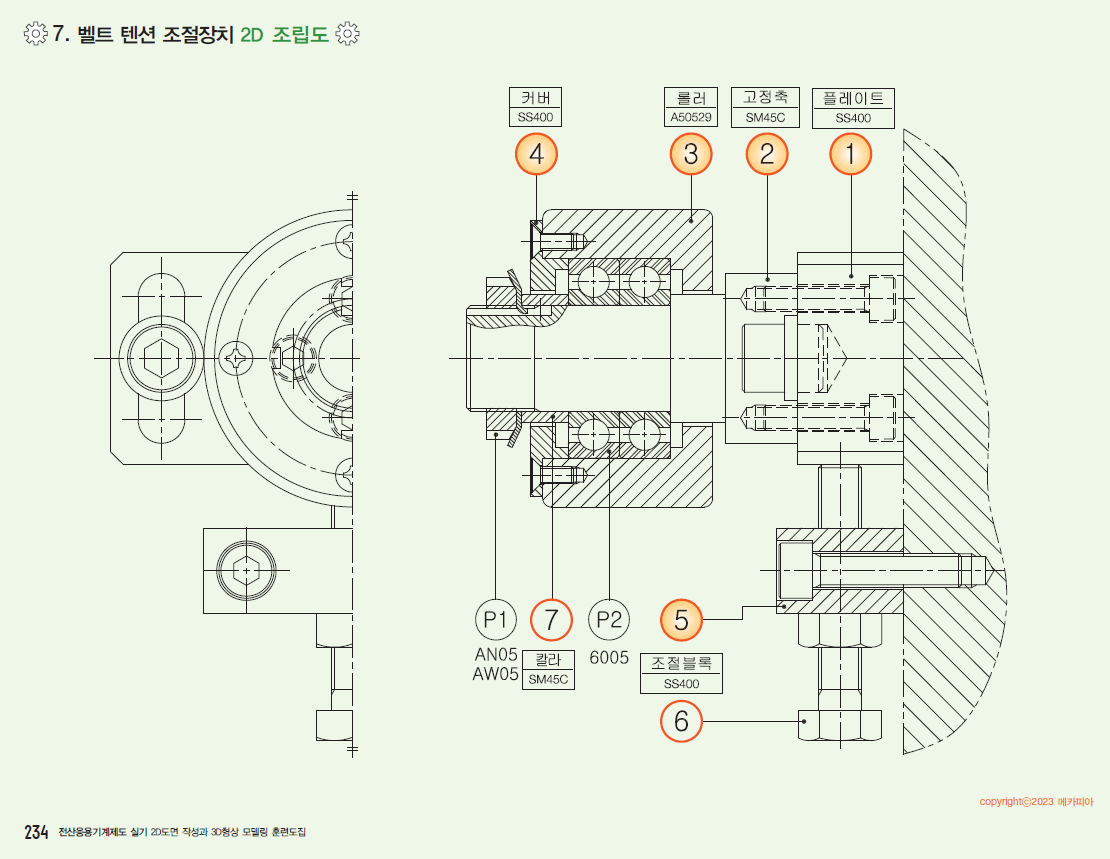

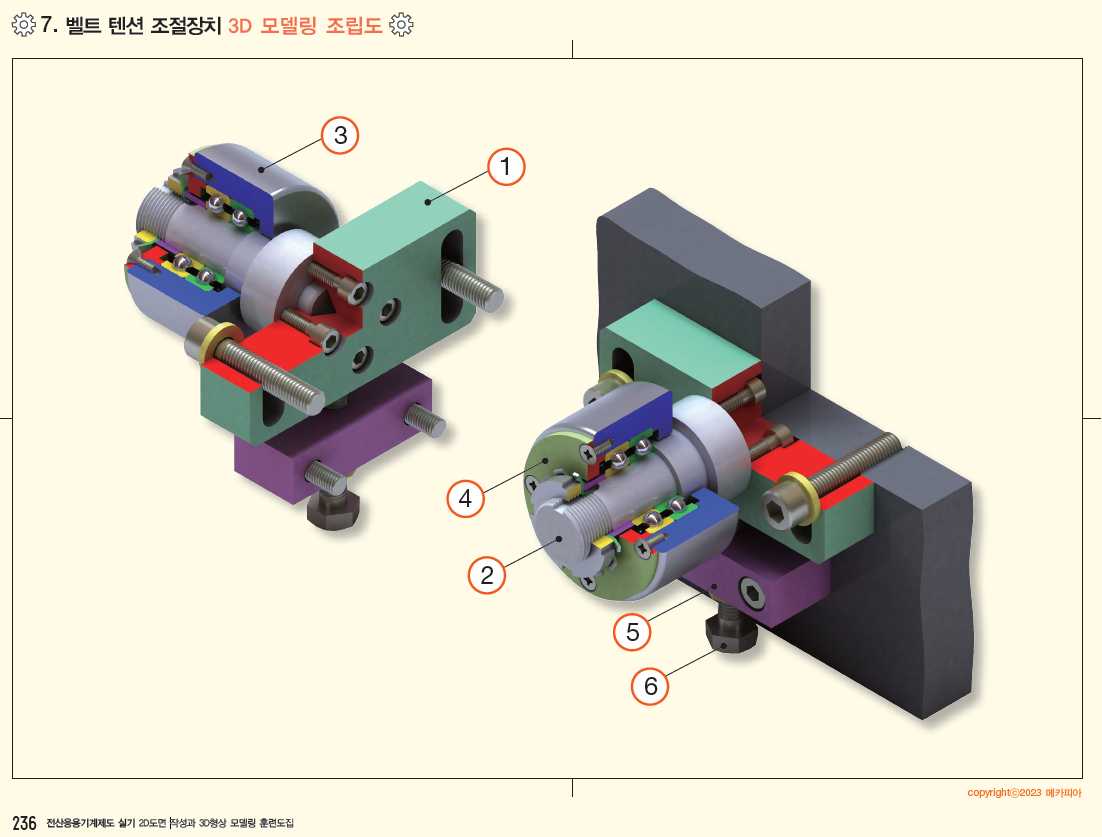

7. 벨트 텐션 조절장치





[PART 05] 출제빈도가 높은 기사/산업기사/기능사 전산응용 기계제도(CAD) 실기 출제 도면

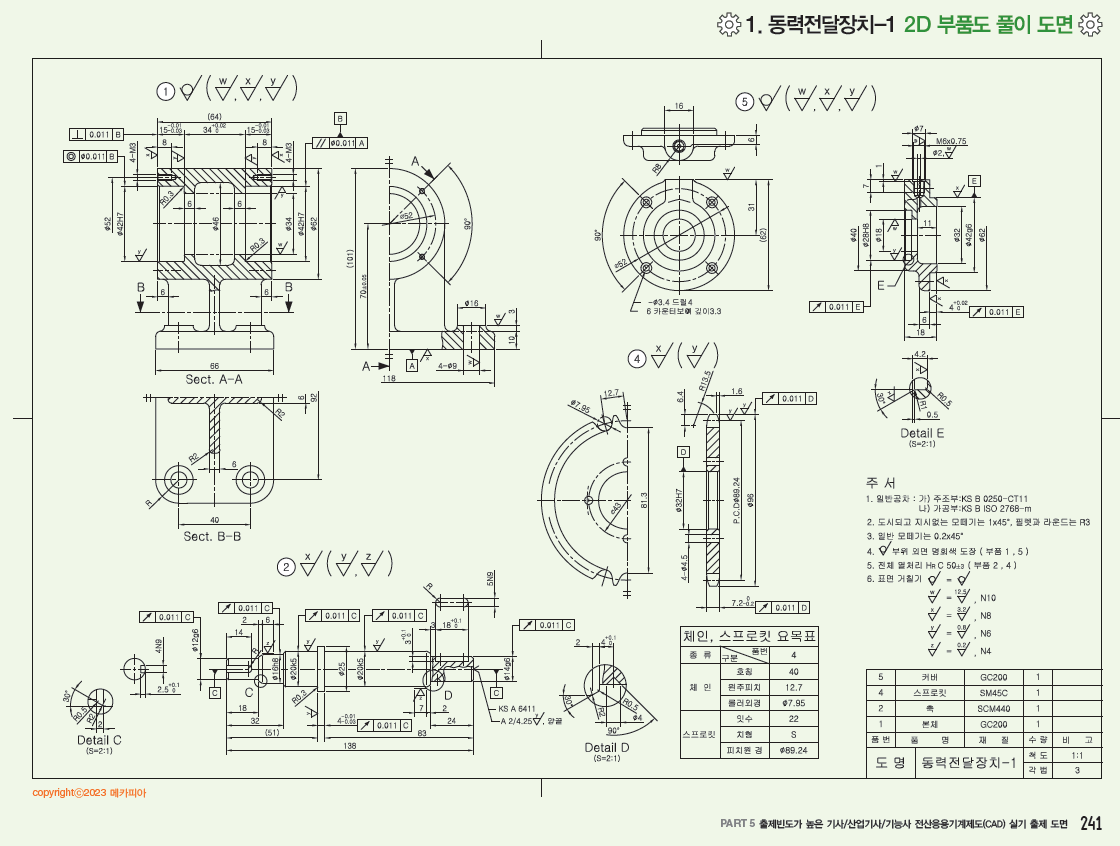

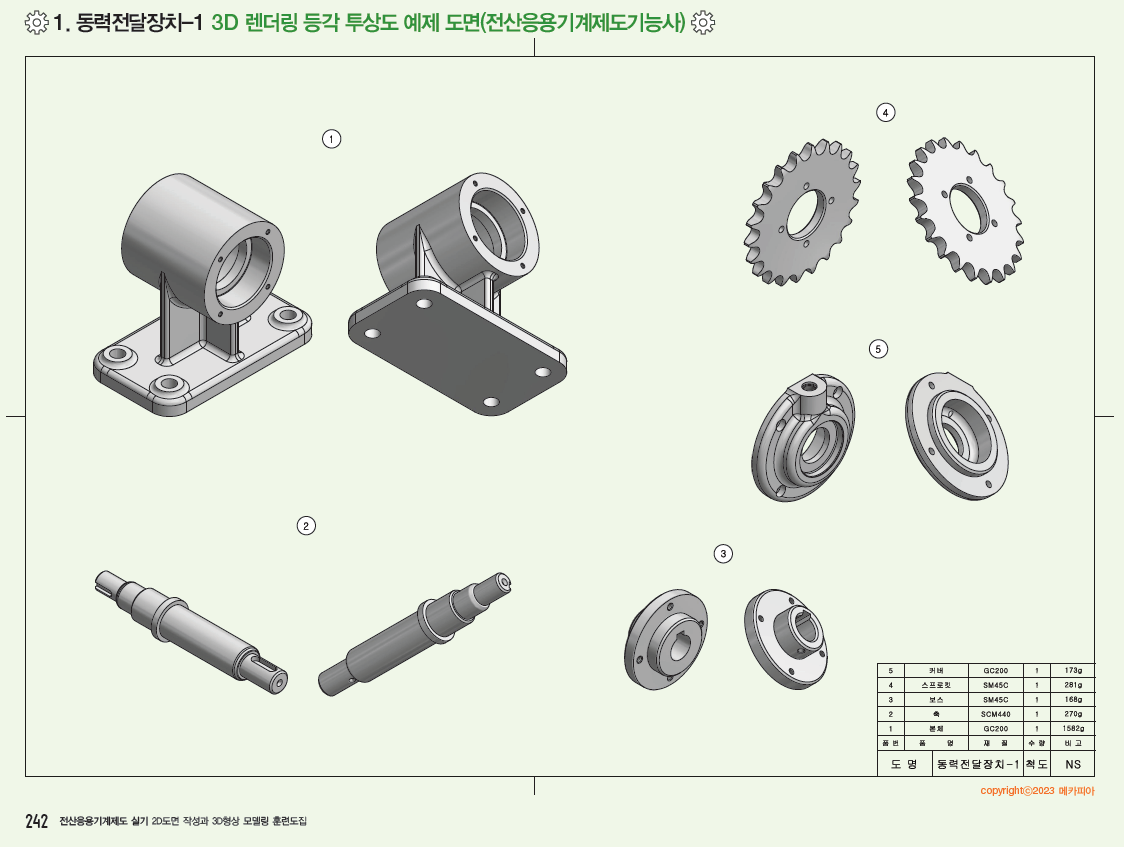

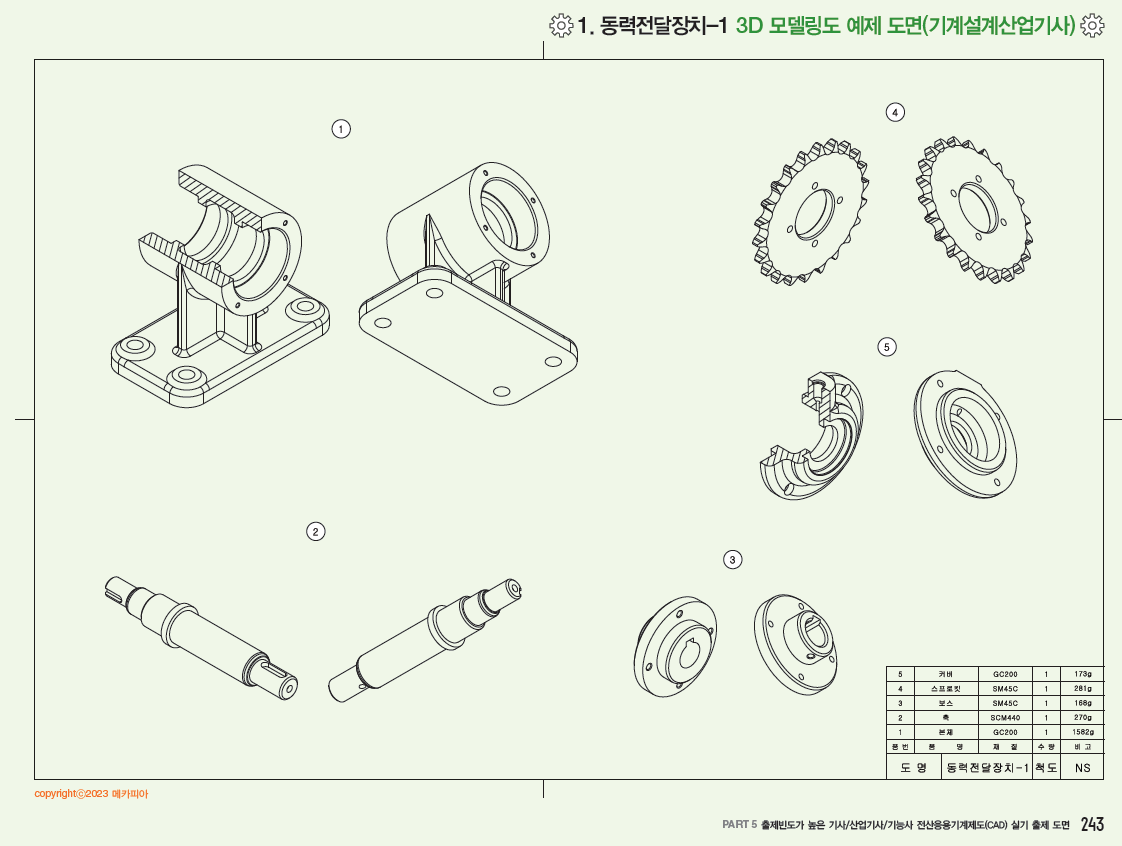

1. 동력전달장치-1
2. 동력전달장치-2
3. 동력전달장치-3
4. 기어박스-1
5. 기어박스-2
6. 기어박스-3
7. 기어박스-4
8. V-벨트 전동장치
9. 축 받침 장치
10. 평 벨트 전동장치
11. 피벗 베어링 하우징
12. 편심왕복장치
13. 래크와 피니언 구동장치
14. 아이들러
15. 스퍼기어 감속기
16. 증 감속장치
17. 기어펌프-1
18. 기어펌프-2
19. 기어펌프-3
20. 오일기어펌프
21. 바이스-1
22. 바이스-2
23. 드릴지그-1
24. 드릴지그-2
25. 드릴지그-3
26. 드릴지그-4
27. 드릴지그-5
28. 드릴지그-6
29. 드릴지그-7
30. 드릴지그-8
31. 드릴지그-9
32. 드릴지그-10
33. 리밍지그-1
34. 리밍지그-2
35. 리밍지그-3
36. 클램프-1
37. 클램프-2
38. 에어척-1
39. 에어척-2
40. 에어척-3
